Glycerin-Manometer G1/4 Anschluss hinten 0 bis 40 bar 63mm WIKA

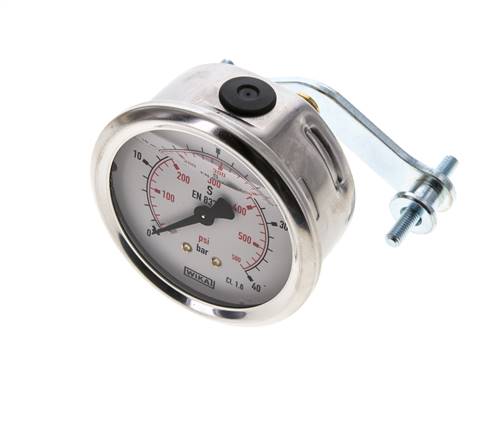

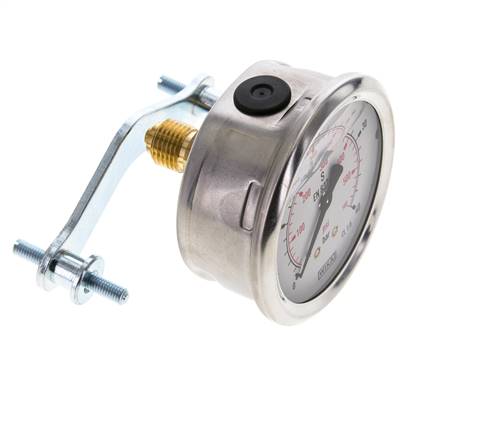

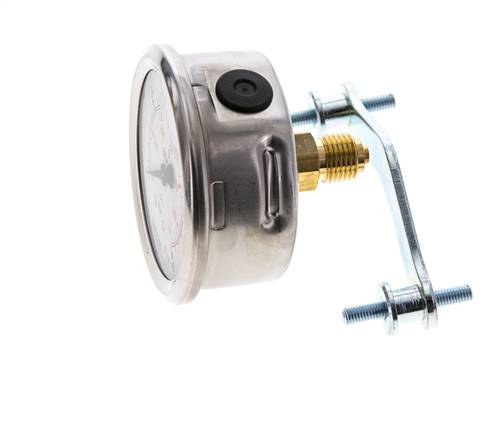

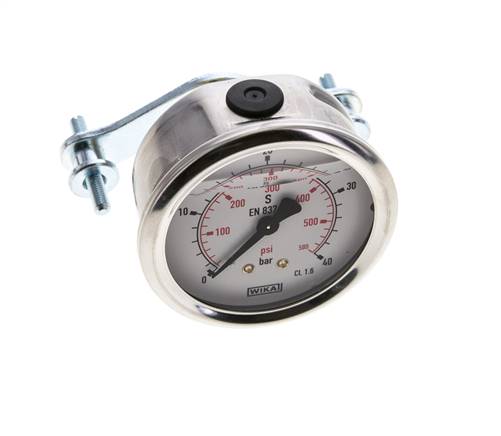

Glycerin-gefülltes Einbaumanometer, 0 bis 40 bar (≈580 psi) mit Skalenteilung von 2 bar. Genauigkeitsklasse 1,6: max. Fehler ±0,64 bar. 63 mm Edelstahlgehäuse, G 1/4 Anschluss hinten mittig, Doppelskala bar/psi, IP65. Messelement aus Kupferlegierung. Befestigungswinkel im Lieferumfang.
- Regulärer Preis
- €60,54
- Regulärer Preis
- €50,87
Beschreibung

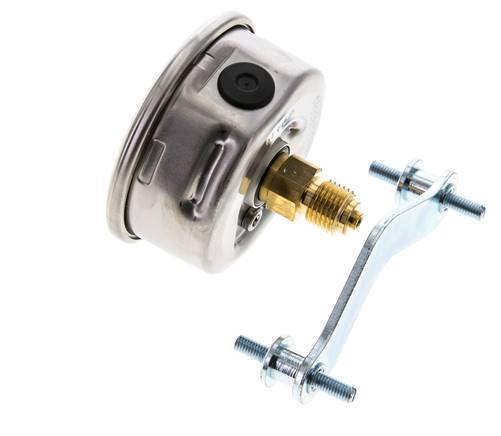

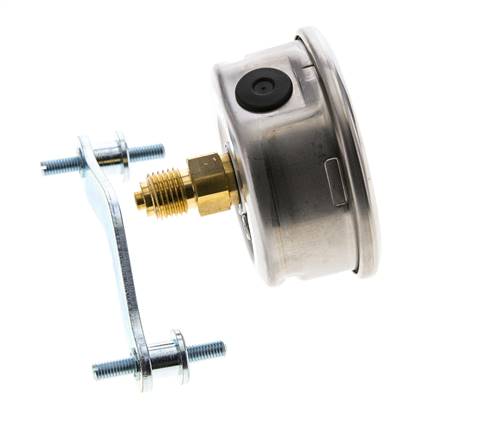

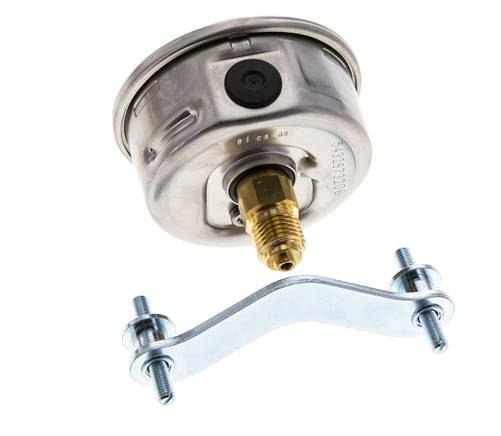

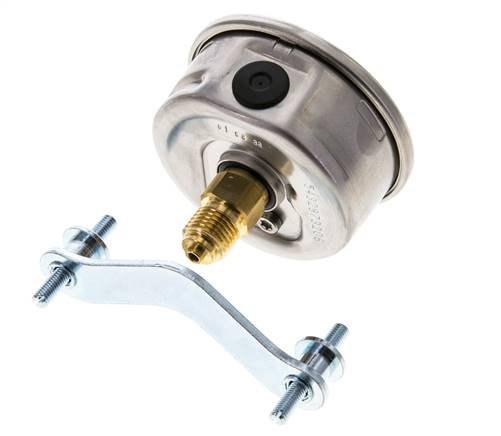

Glycerin-gefülltes Manometer für Schalttafeleinbau, 0 bis 40 bar (≈580 psi) mit Skalenteilung von 2 bar. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±0,64 bar über das gesamte Zifferblatt. Bei statischem Druck sollte der Betriebsdruck bei oder unter 30 bar (75% des Skalenendwerts) liegen. Bei pulsierendem Druck sollte er bei oder unter 26 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde hinten mittig hat einen Zentrieransatz für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.
Vorteile:
- Bereich 0 bis 40 bar, ±0,64 bar max. Fehler (Klasse 1,6)
- Glycerinfüllung gegen Vibrationen und Pulsationen
- 63 mm Edelstahlgehäuse, IP65
- Doppelskala in bar und psi
- G 1/4 Anschluss hinten, Befestigungswinkel im Lieferumfang
Nachteile:
- Messelement aus Kupferlegierung, nicht für aggressive Medien
- Nicht für den Einsatz über 60 °C oder unter -20 °C
- 63 mm Zifferblatt; zum Ablesen aus der Entfernung die 100 mm Ausführung wählen
Serie:
Glycerin-gefüllte Einbaumanometer mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63 mm Manometer haben einen G 1/4 Anschluss hinten mittig und Genauigkeitsklasse 1,6. Die 100 mm Manometer haben einen G 1/2 Anschluss hinten exzentrisch und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) über 400 bar bei 63 mm Manometern und ab 100 bar bei 100 mm Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
