Glycerin-Manometer G1/4 Anschluss hinten 0 bis 400 bar 63mm WIKA

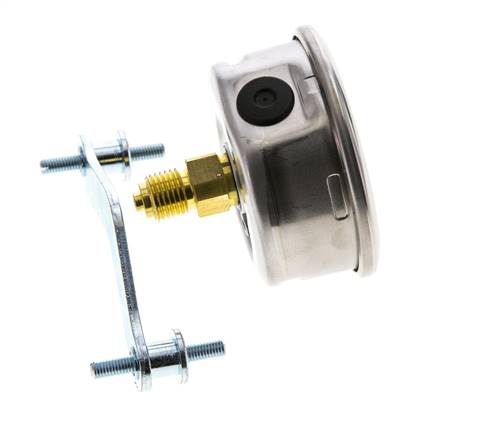

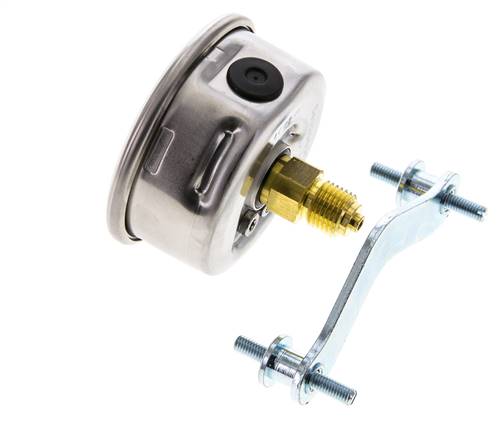

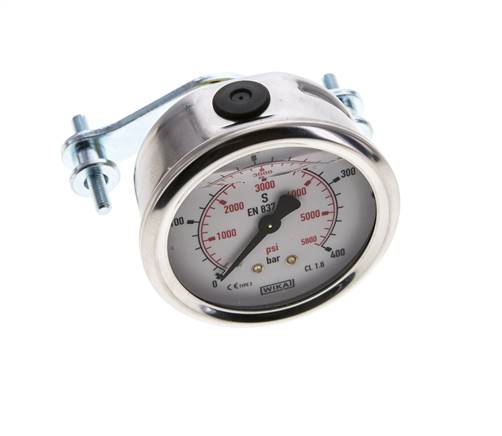

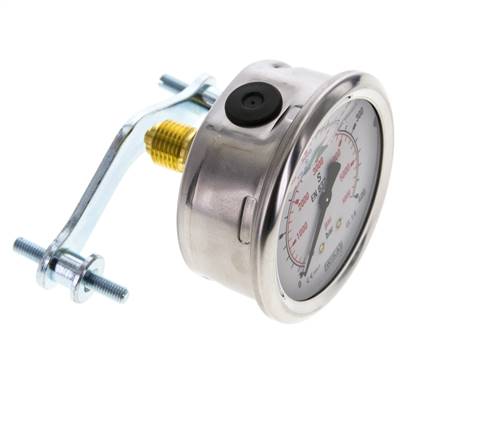

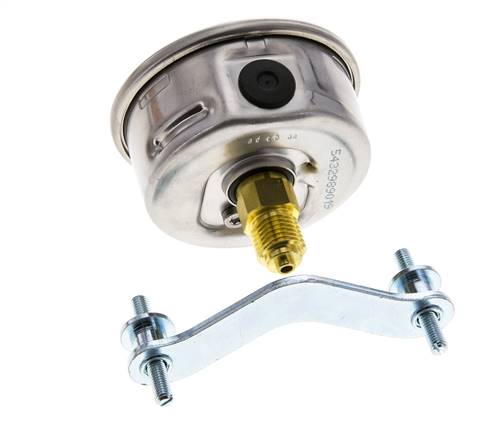

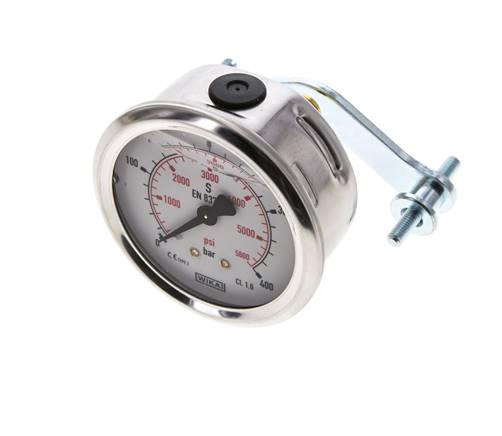

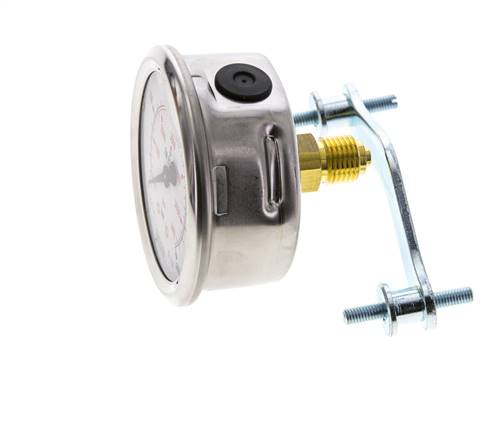

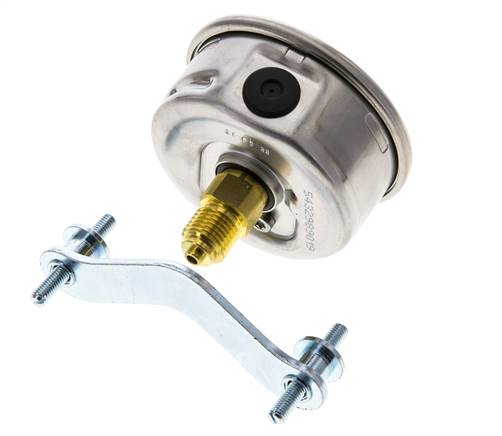

Glyceringefülltes Schalttafel-Manometer, 0 bis 400 bar (≈5800 psi) mit 20-bar-Skalenteilung. Genauigkeitsklasse 1,6: max. Fehler ±6,4 bar. 63 mm Edelstahlgehäuse, G 1/4 Rückanschluss zentrisch, Doppelskala bar/psi, IP65. Messelement aus Kupferlegierung. Befestigungswinkel im Lieferumfang.
- Regulärer Preis
- €60,54
- Regulärer Preis
- €50,87
Beschreibung
Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 400 bar (≈5800 psi) mit 20-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % der Messspanne, der max. Fehler beträgt somit ±6,4 bar über die gesamte Skala. Bei ruhender Belastung sollte der Betriebsdruck höchstens 300 bar betragen (75 % des Skalenendwerts). Bei schwellender Belastung sollte er höchstens 260 bar betragen (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Anzeige bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4-Gewinde am zentrischen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.
Vorteile:
- Messbereich 0 bis 400 bar, ±6,4 bar max. Fehler (Klasse 1,6)
- Glycerinfüllung gegen Vibrationen und Pulsationen
- 63 mm Edelstahlgehäuse, IP65
- Doppelskala in bar und psi
- G 1/4 Rückanschluss, Befestigungswinkel im Lieferumfang
Nachteile:
- Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
- Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet
- 63 mm Zifferblatt; für das Ablesen aus der Entfernung die 100-mm-Version wählen
Serie:
Glyceringefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63-mm-Manometer haben einen zentrischen G 1/4 Rückanschluss und Genauigkeitsklasse 1,6. Die 100-mm-Manometer haben einen exzentrischen G 1/2 Rückanschluss und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) über 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
