Glycerin-Manometer G1/4 Anschluss hinten 0 bis 6 bar 63mm

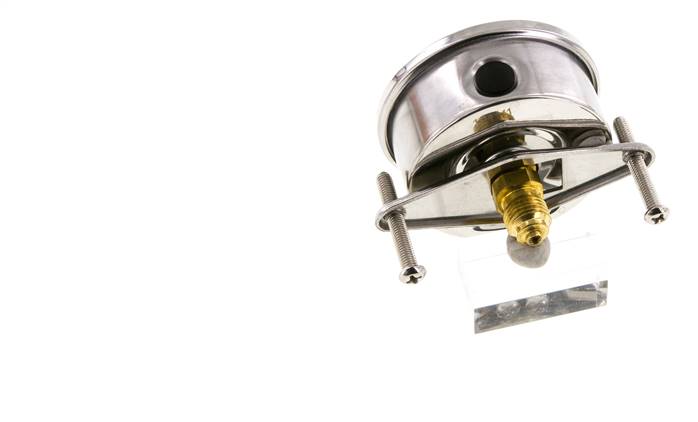

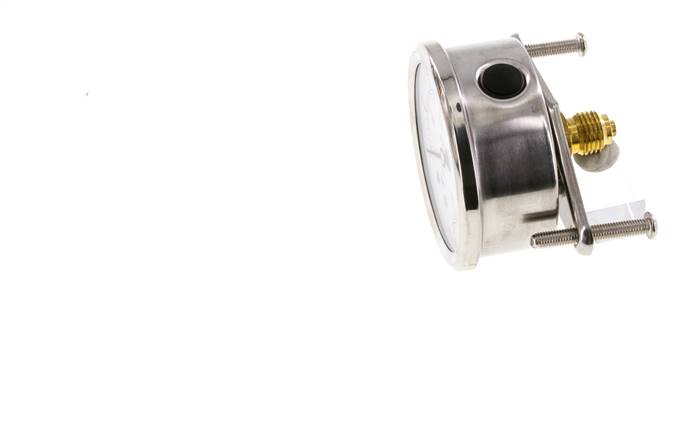

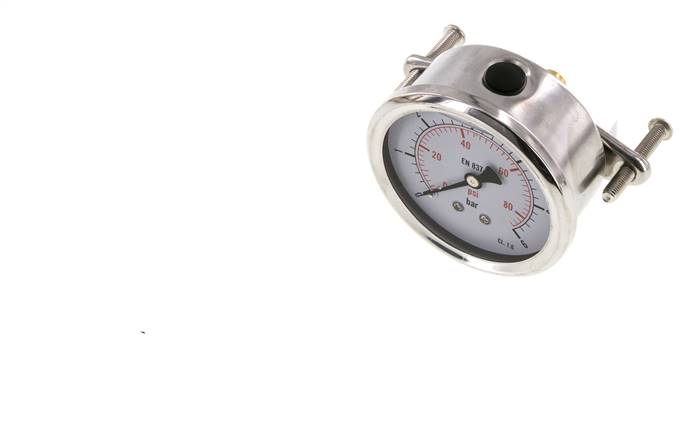

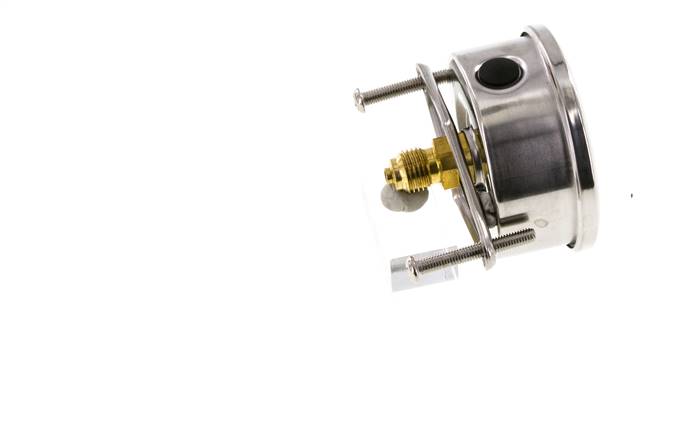

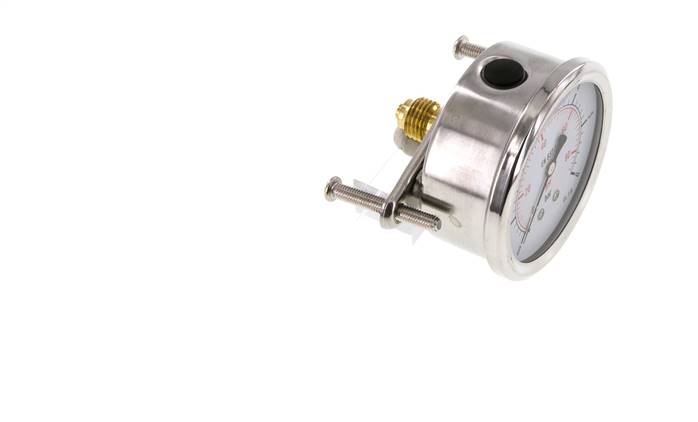

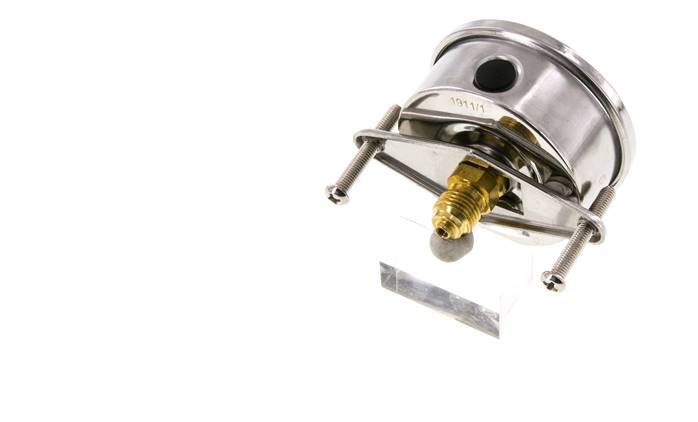

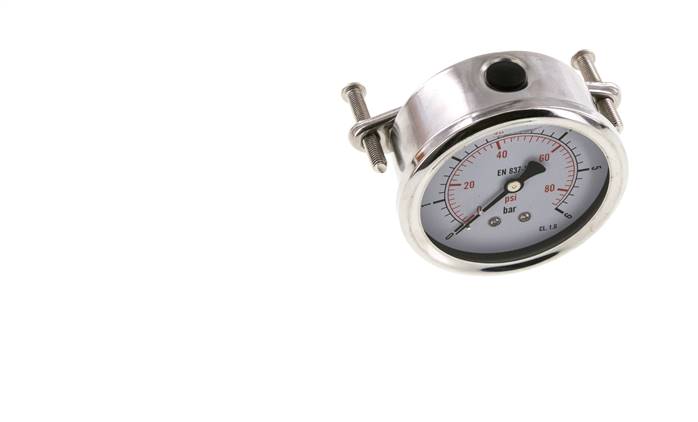

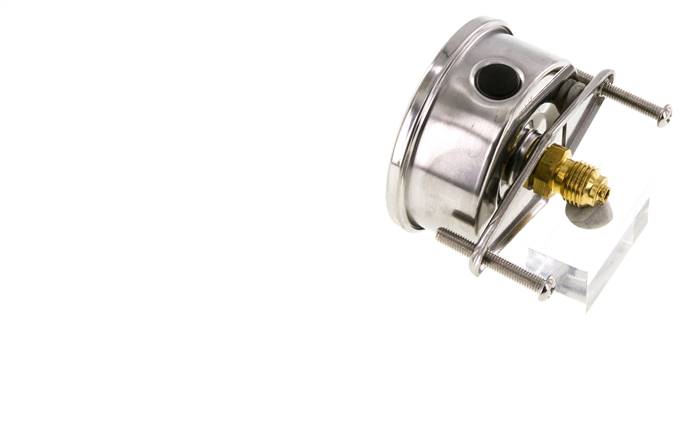

Glycerinbefülltes Manometer für Schalttafeleinbau, 0 bis 6 bar (≈87 psi) mit 0,2 bar Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % des Messbereichs, der max. Fehler beträgt also ±0,096 bar über die gesamte Skala. Halten Sie bei ruhender Belastung den Betriebsdruck bei oder unter 4,5 bar (75 % des Skalenendwerts). Halten Sie bei schwellender Belastung den Druck bei oder unter 4 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine entnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4-Gewinde in der Rückseitenmitte hat einen Zentrieransatz für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 6 bar, ±0,096 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Entnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glycerinbefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. G 1/4 zentrischer Rückseitenanschluss aus Kupferlegierung, mit Zentrieransatz für einen Profildichtring. Jedes Manometer hat eine entnehmbare Drossel, die Druckstöße dämpft. Fenster aus Polycarbonat, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
