Glycerin-Manometer G1/4 Anschluss hinten 0 bis 60 bar 63mm WIKA

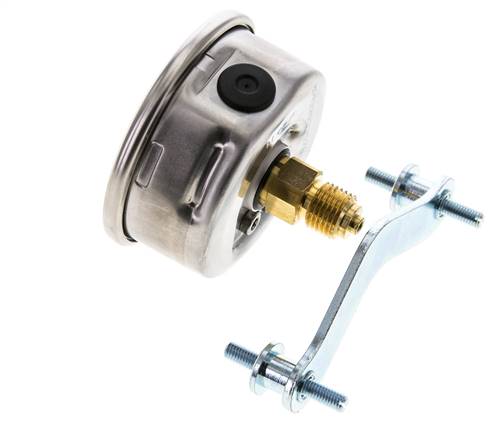

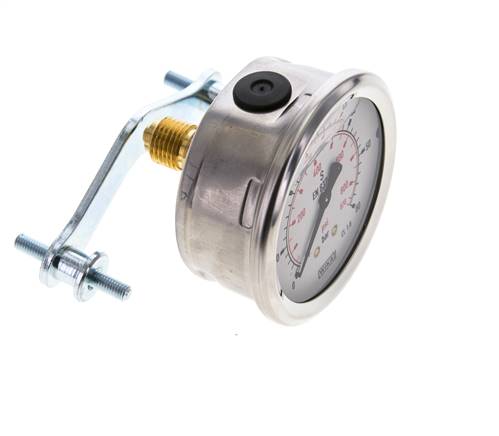

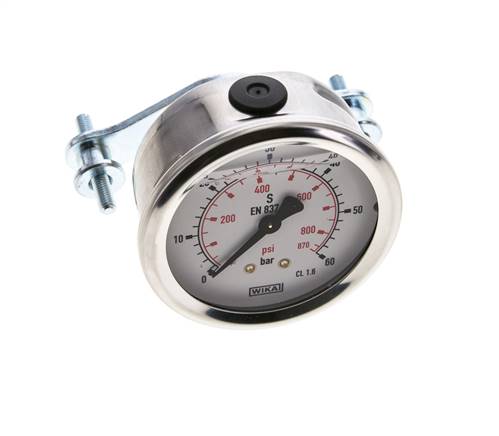

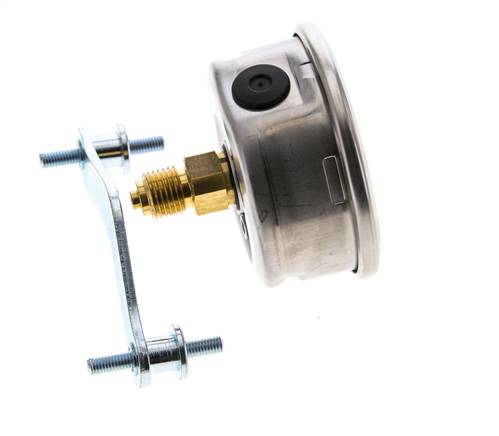

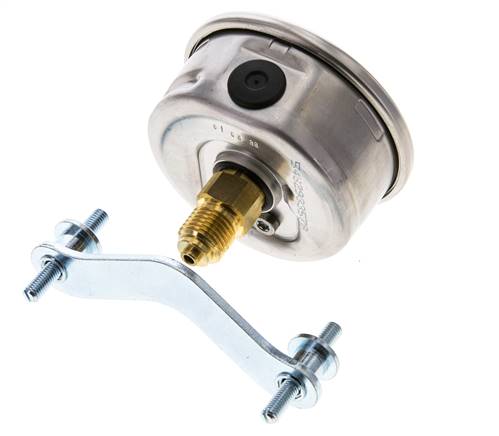

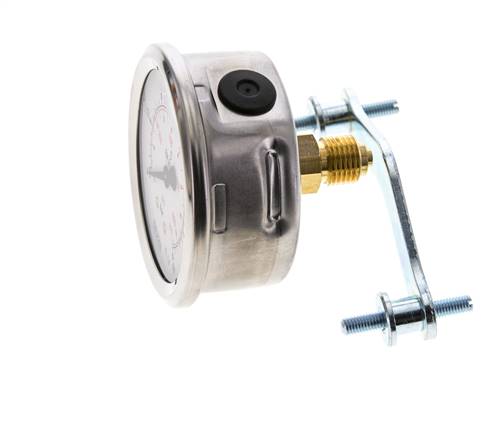

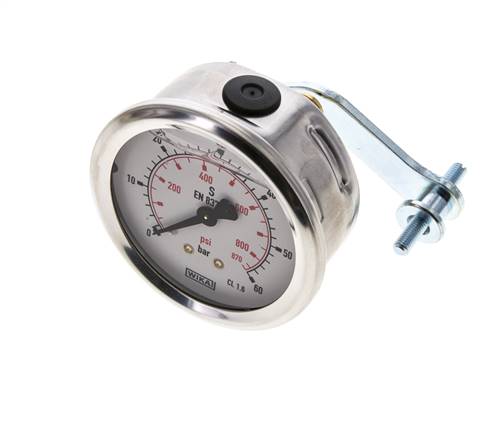

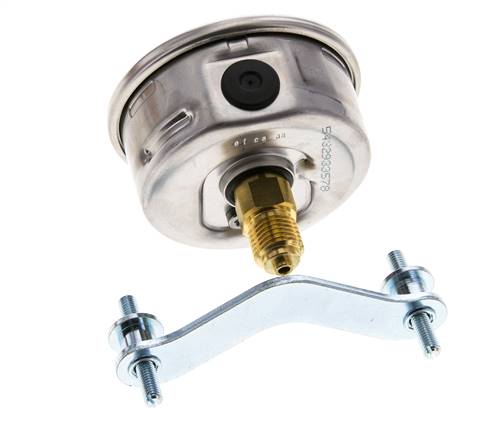

Glyceringefülltes Manometer für den Schalttafeleinbau, 0 bis 60 bar (≈870 psi) mit 2 bar Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±0,96 bar über die gesamte Skala. Halten Sie bei ruhender Belastung den Betriebsdruck bei oder unter 45 bar (75% des Skalenendwerts). Halten Sie ihn bei pulsierendem Druck bei oder unter 40 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Messglied aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit messstoffberührten Teilen aus Edelstahl. Das G 1/4 Gewinde hinten zentrisch hat einen Zentrierzapfen für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Messbereich 0 bis 60 bar, max. Fehler ±0,96 bar (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/4 Anschluss hinten, Befestigungswinkel im Lieferumfang enthalten

Nachteile:

• Messglied aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C
• 63 mm Skala; zum Ablesen aus der Entfernung die 100 mm Ausführung wählen

Serie:

Glyceringefüllte Manometer für den Schalttafeleinbau mit Gehäuse aus Edelstahl 1.4301, 63 mm oder 100 mm Skala und Schutzart IP65. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63 mm Manometer haben einen G 1/4 Anschluss hinten zentrisch und Genauigkeitsklasse 1,6. Die 100 mm Manometer haben einen G 1/2 Anschluss hinten exzentrisch und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messglied aus Kupferlegierung. Messglied aus Edelstahl 1.4404 (316L) über 400 bar bei 63 mm Manometern und ab 100 bar bei 100 mm Manometern. Klare Kunststoffscheibe, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
