Glycerin-Manometer G1/4 Anschluss hinten 0 bis 600 bar 63mm

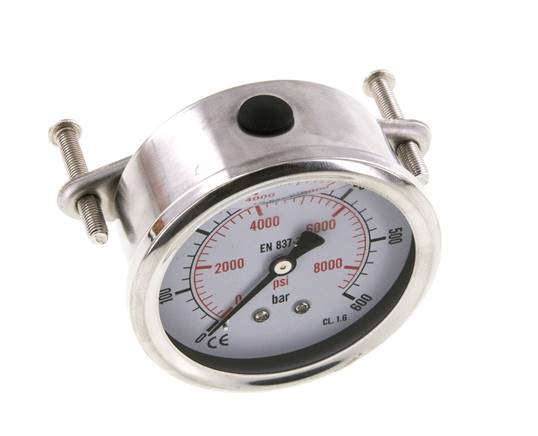

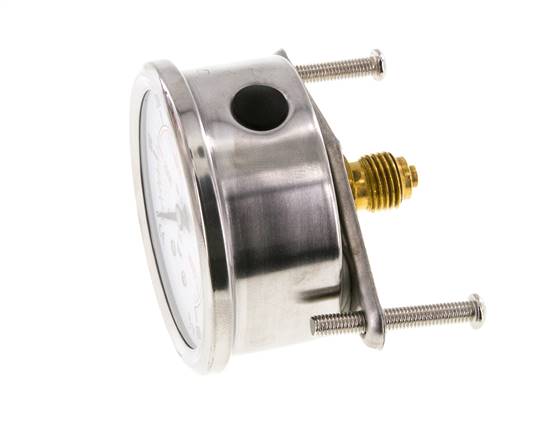

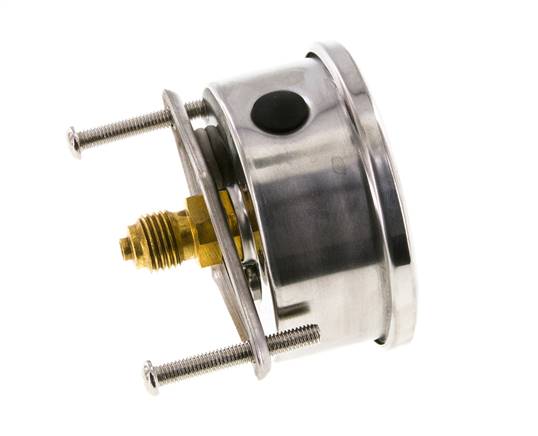

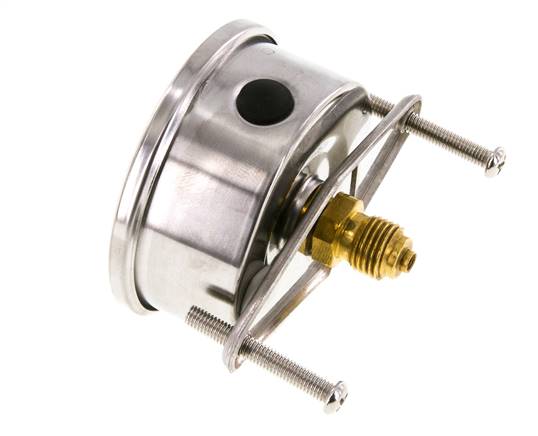

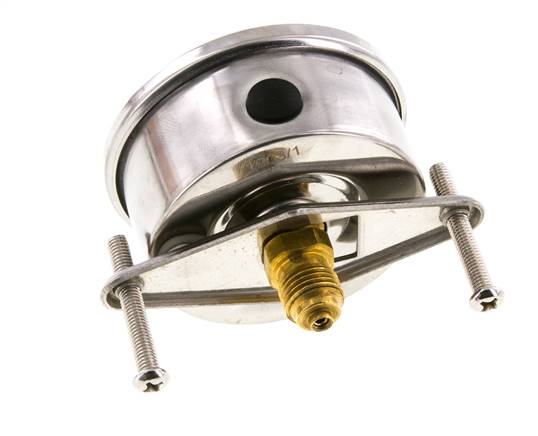

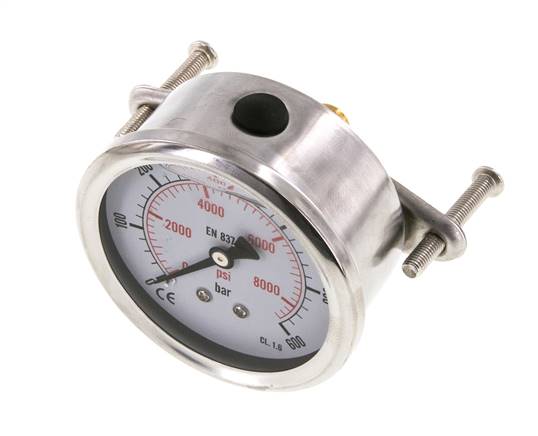

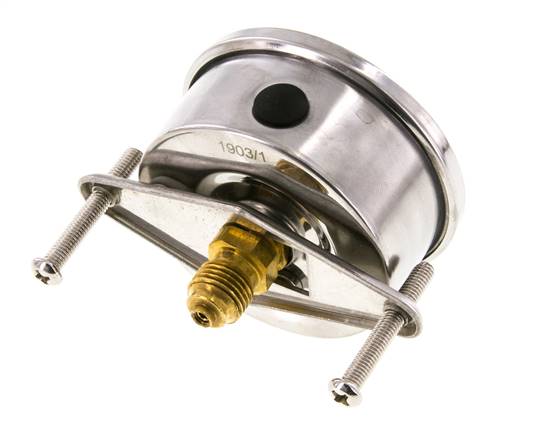

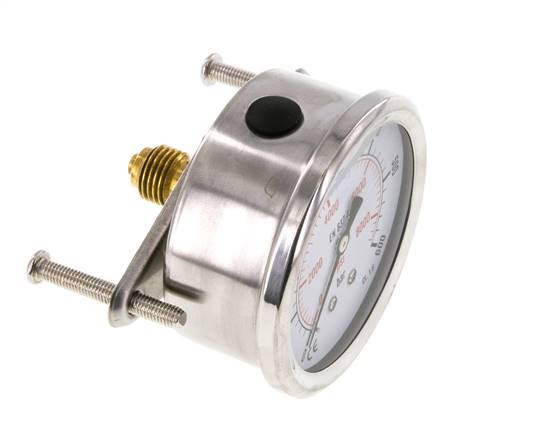

Glycerin-gefülltes Manometer für die Tafelmontage, 0 bis 600 bar (≈8700 psi) mit 20-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % der Messspanne, der max. Fehler beträgt also ±9,6 bar über das gesamte Zifferblatt. Bei ruhendem Druck sollte der Betriebsdruck bei höchstens 450 bar (75 % des Skalenendwerts) liegen. Bei pulsierendem Druck sollte er bei höchstens 400 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine entnehmbare Drossel im Anschluss dämpft Druckstöße. Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde an der Rückseite (zentrisch) hat einen Zentrierzapfen für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 600 bar, ±9,6 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Entnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Anschluss aus Kupferlegierung, nicht für aggressive Medien
• Nicht geeignet für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glycerin-gefüllte Tafelmanometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis zu 0 bis 1000 bar, Genauigkeitsklasse 1,6. Zentrischer G 1/4 Rückseitenanschluss aus Kupferlegierung, mit Zentrierzapfen für einen Profildichtring. Jedes Manometer hat eine entnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Fenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
