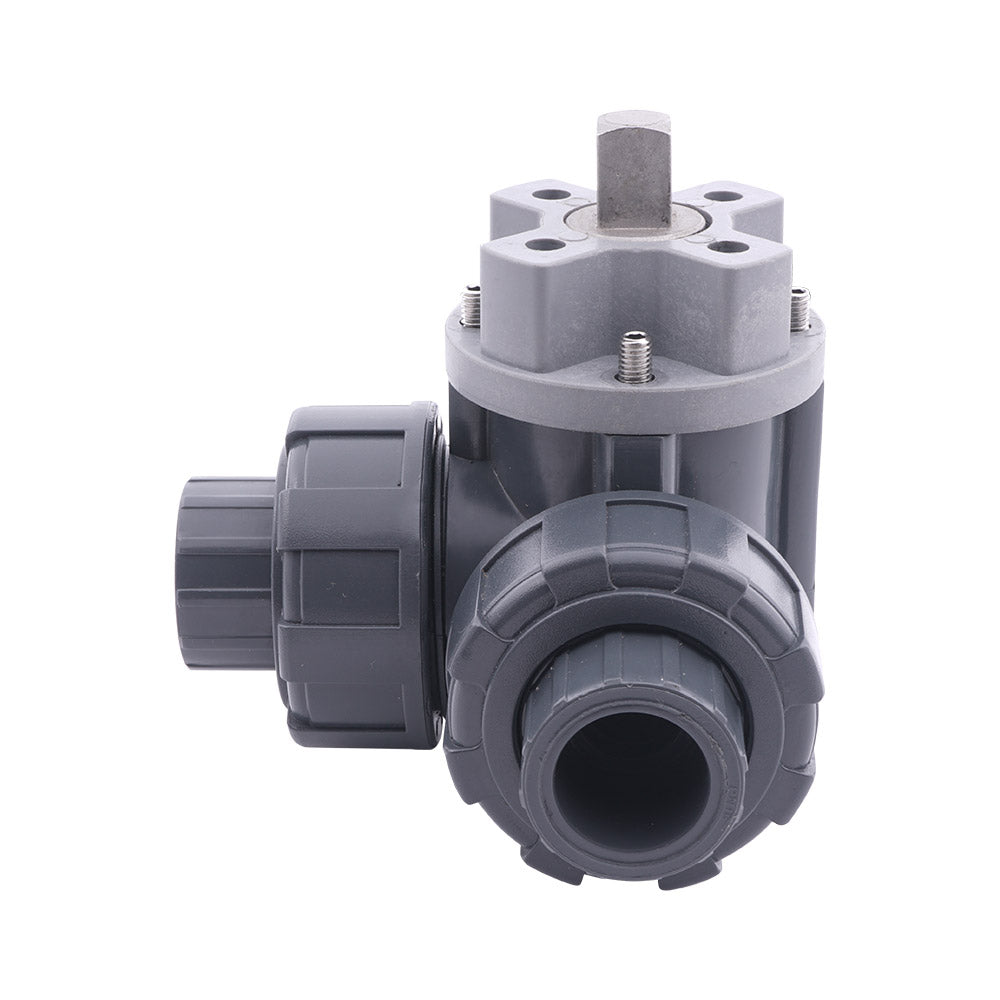

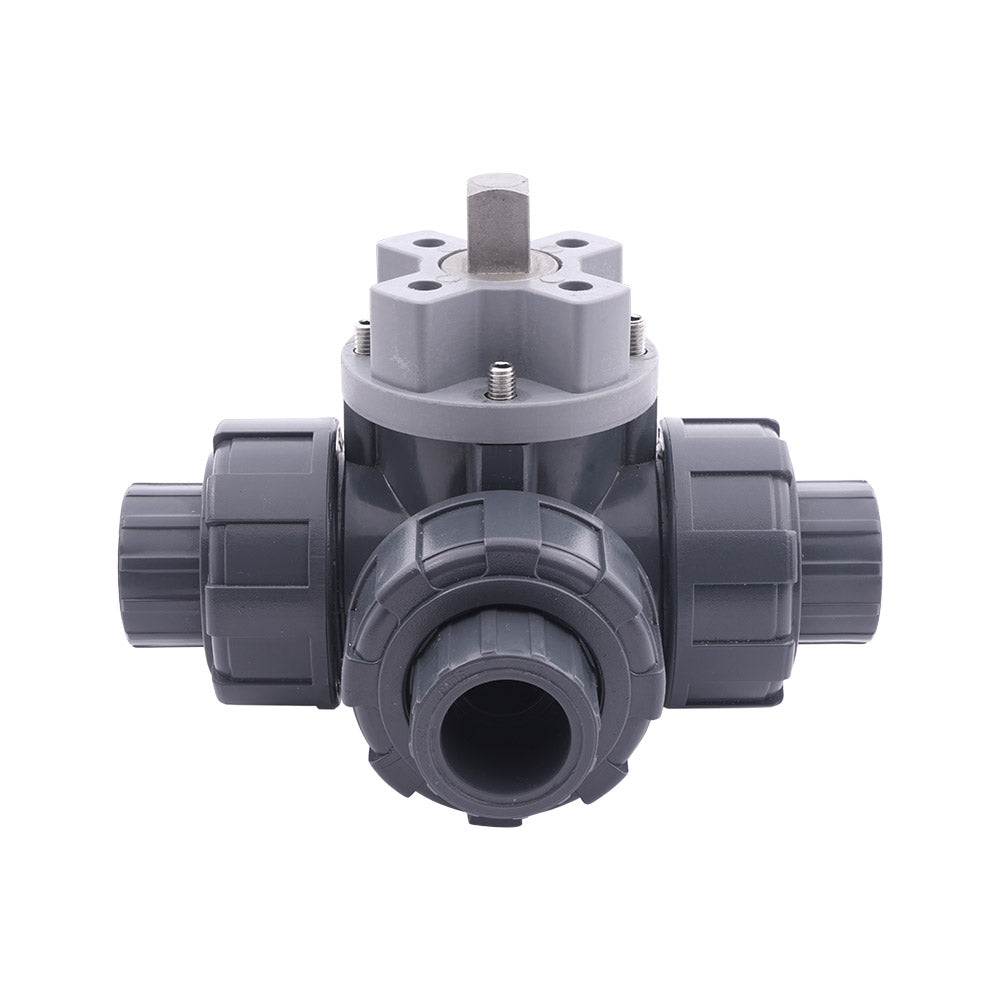

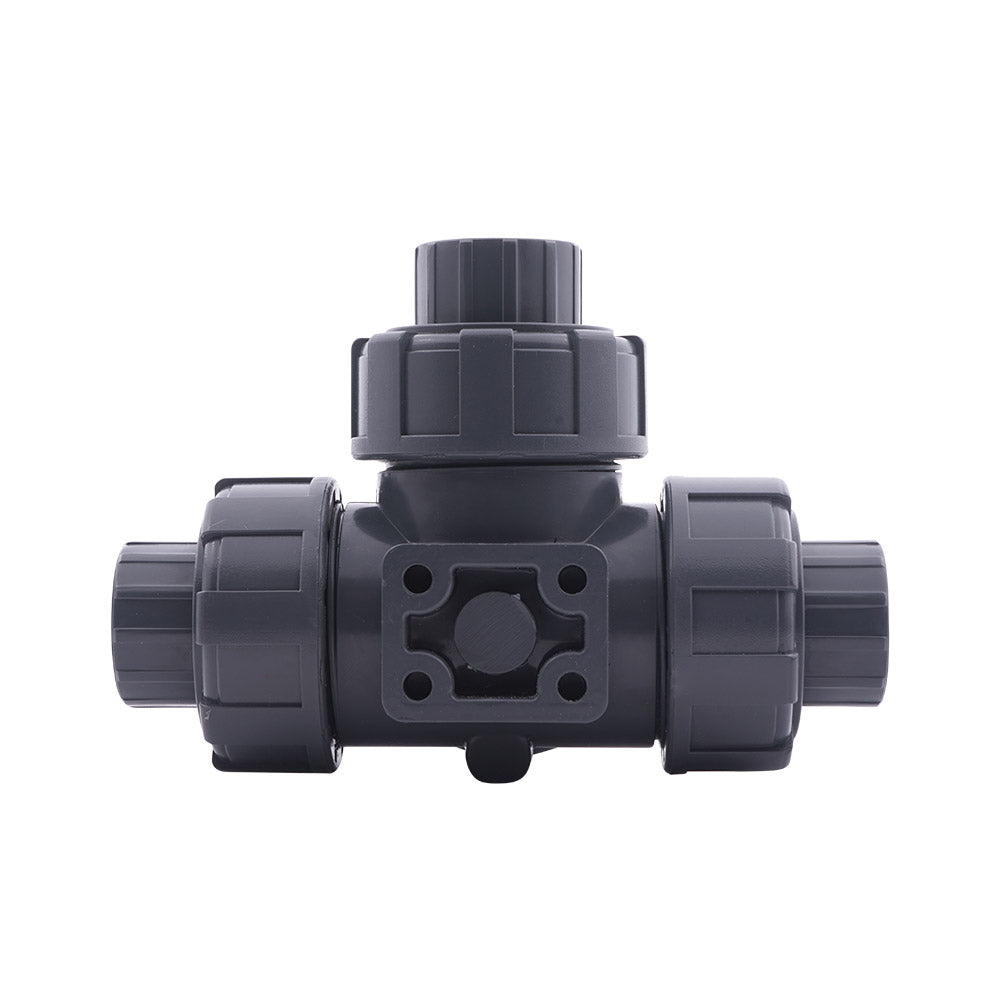

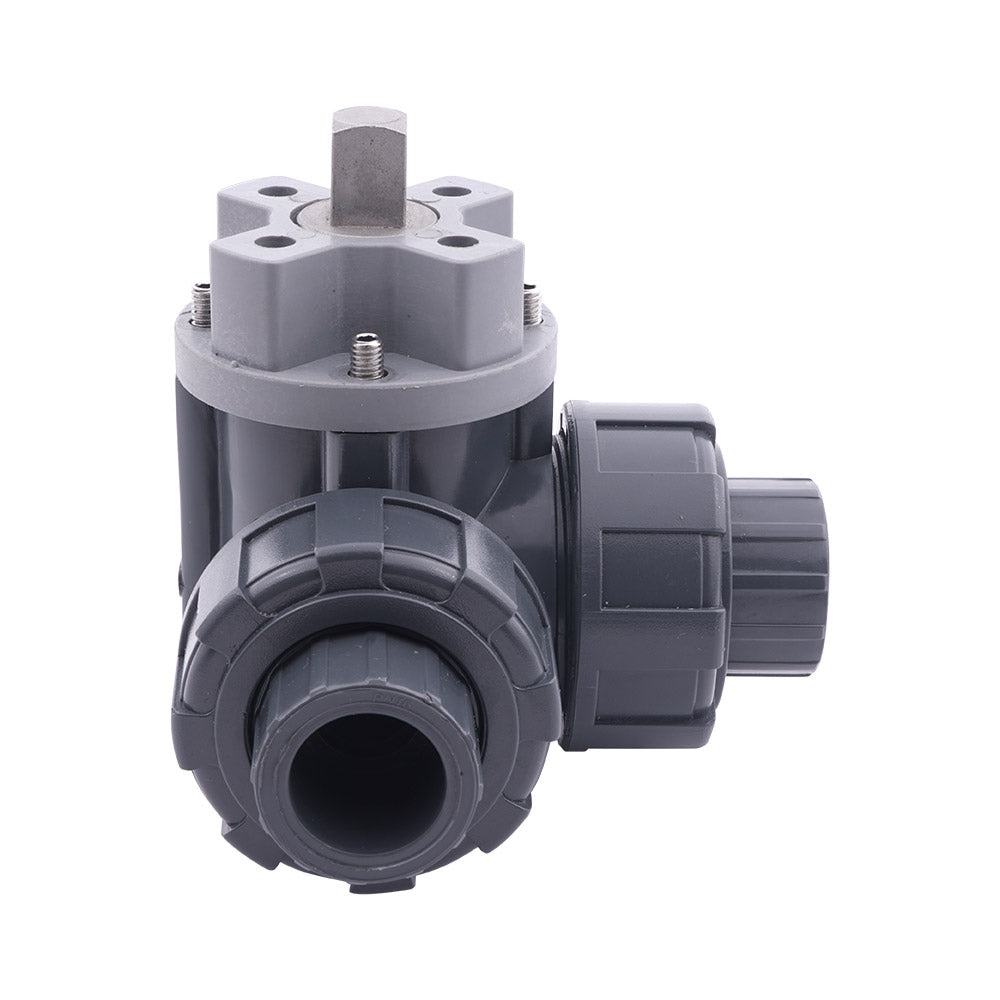

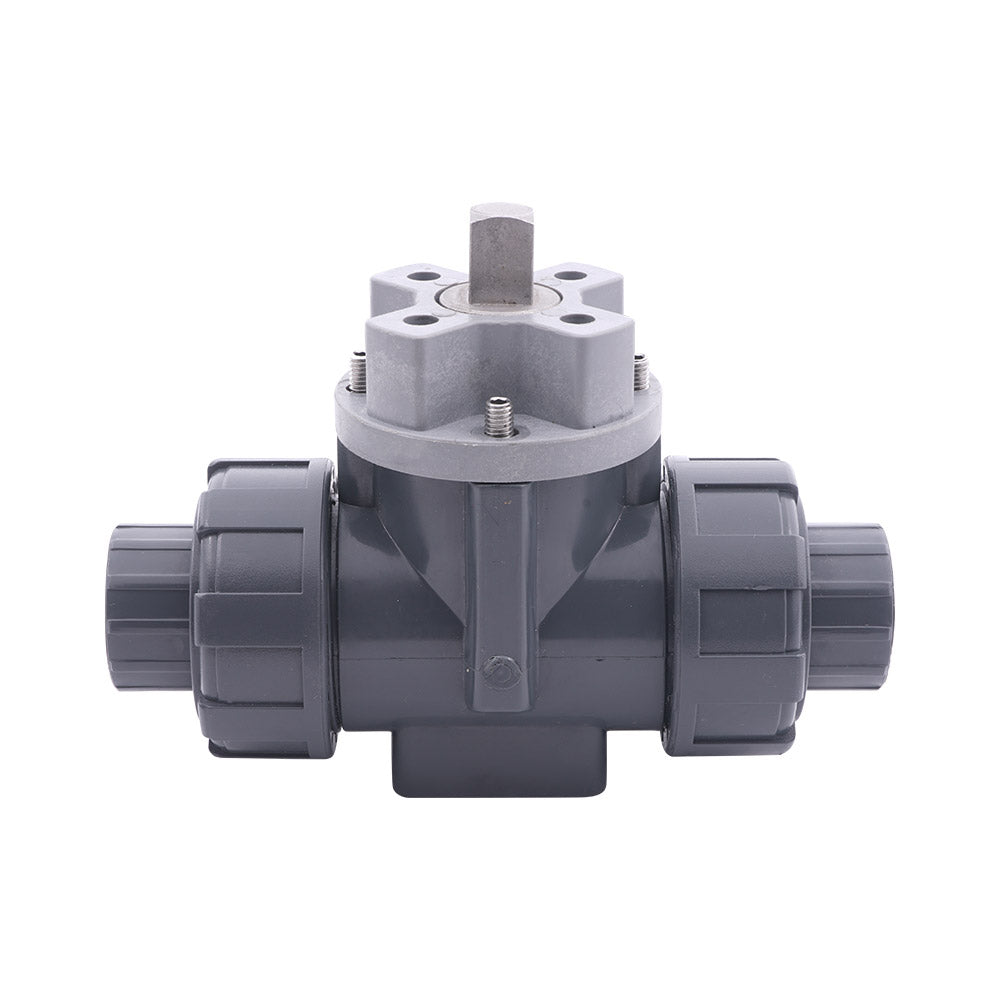

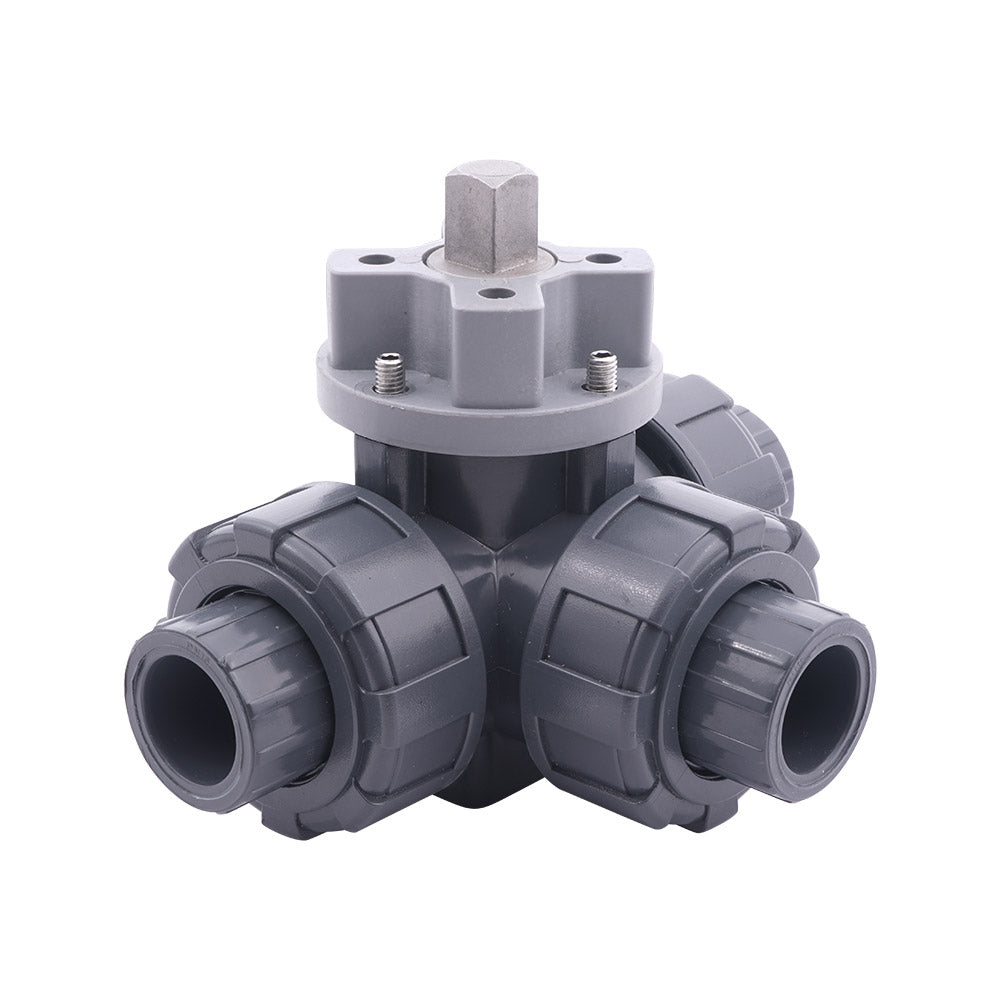

G2'' T-Bohrung 3-Wege PVC Kugelhahn ISO-Top F05 10 bar PTFE/EPDM
Dieses 3-Wege T-Bohrung PVC Kugelhahn mit einer Bohrungsgröße von 38 mm ist für die Steuerung der Strömungsrichtung ausgelegt. Das Ventil hat G 2 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 2 Zoll Fittings können Sie ihn an jedes Rohrsystem anschließen. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für kontaminiertes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind der PVC-U-Körper und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe - siehe die chemische Beständigkeits-tabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Das Ventil hat einen Kv-Wert von 42 m3/h bei einem Differenzdruck von 1 bar (Cv = 48,55 gpm). Der Kv-Wert drückt die Durchflussrate von Wasser in m3/h bei einem Druckabfall von einem bar aus. Druckeinlass ist an allen drei Anschlüssen möglich. Das Ventil hat einen Flansch gemäß der ISO 5211 F05 Norm. Dies macht das Ventil geeignet für elektrische oder pneumatische Betätigung. Das Ventil ist nicht mit einem Griff für die manuelle Steuerung ausgestattet.
- Regulärer Preis
- €308,23
- Regulärer Preis
- €259,02
Beschreibung
Dieses 3-Wege T-Bohrung PVC Kugelhahn mit einer Bohrungsgröße von 38 mm ist für die Steuerung der Strömungsrichtung ausgelegt. Das Ventil hat G 2 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 2 Zoll Fittings können Sie ihn an jedes Rohrsystem anschließen. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für kontaminiertes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe - siehe die chemische Beständigkeits-tabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Das Ventil hat einen Kv-Wert von 42 m3/h bei einem Differenzdruck von 1 bar (Cv = 48,55 gpm). Der Kv-Wert drückt die Durchflussrate von Wasser in m3/h bei einem Druckabfall von einem bar aus. Druckeinlass ist an allen drei Anschlüssen möglich. Das Ventil hat einen Flansch gemäß der ISO 5211 F05 Norm. Dies macht das Ventil geeignet für elektrische oder pneumatische Betätigung. Das Ventil ist nicht mit einem Griff für die manuelle Steuerung ausgestattet.
Vorteile:
- Geeignet für kontaminiertes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder)

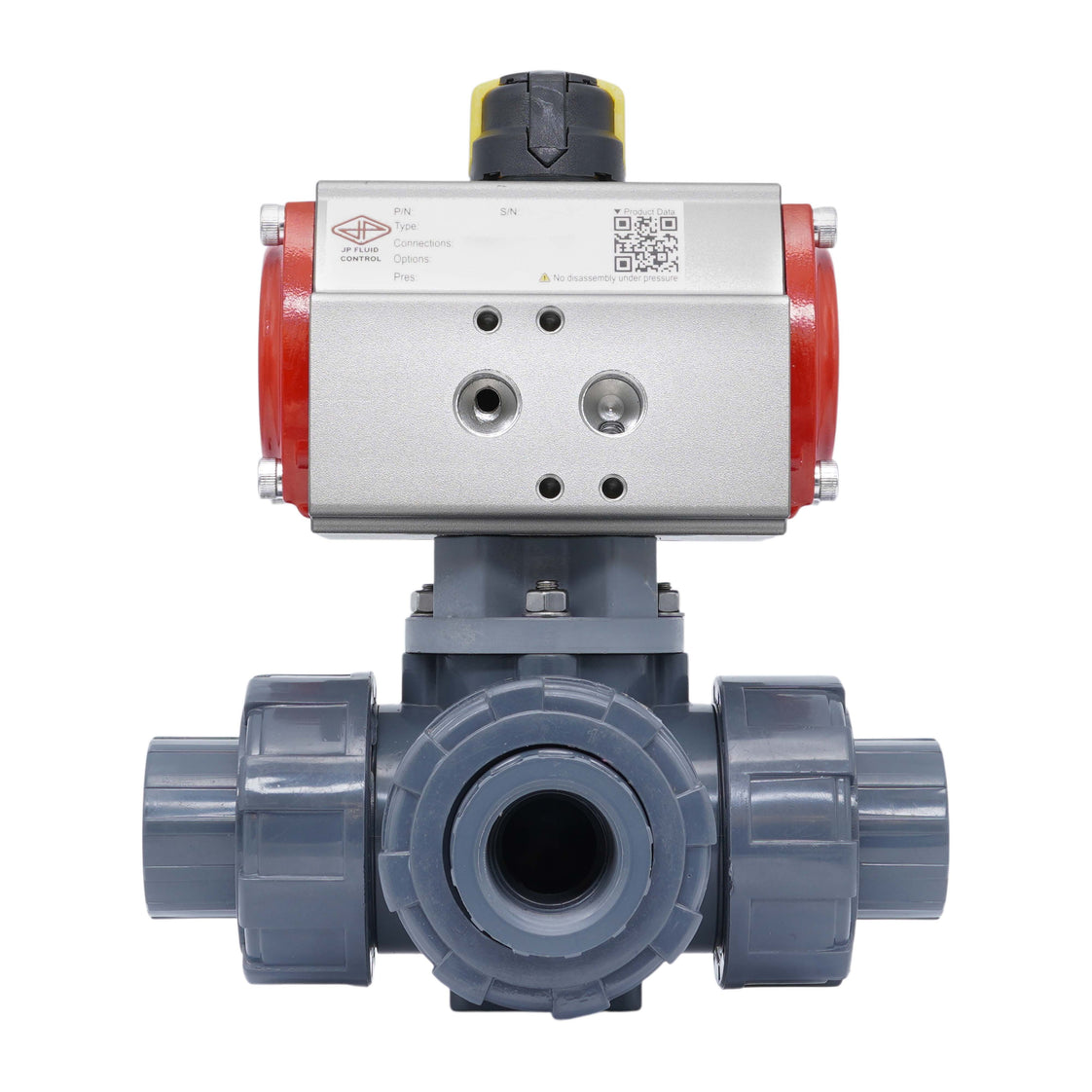

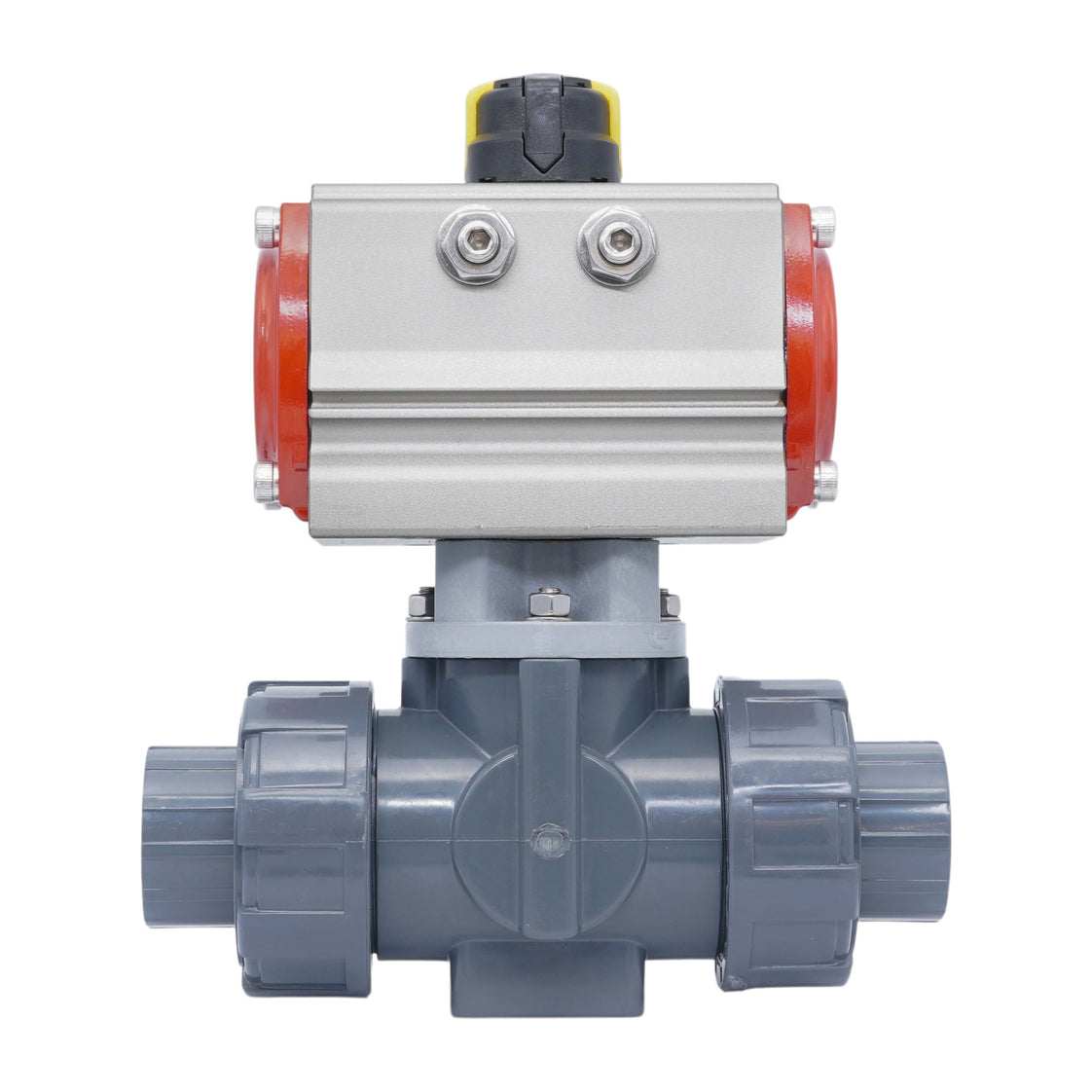

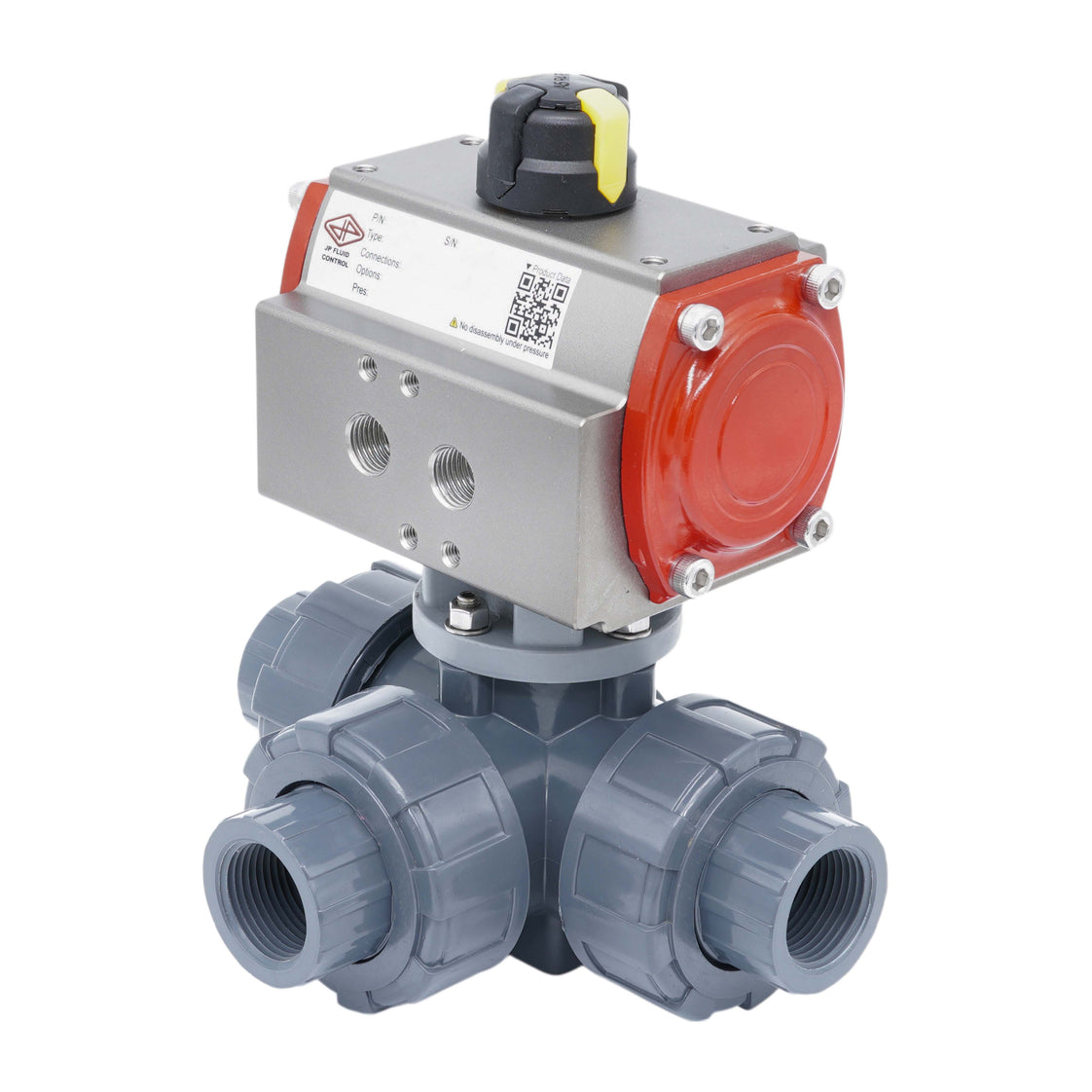

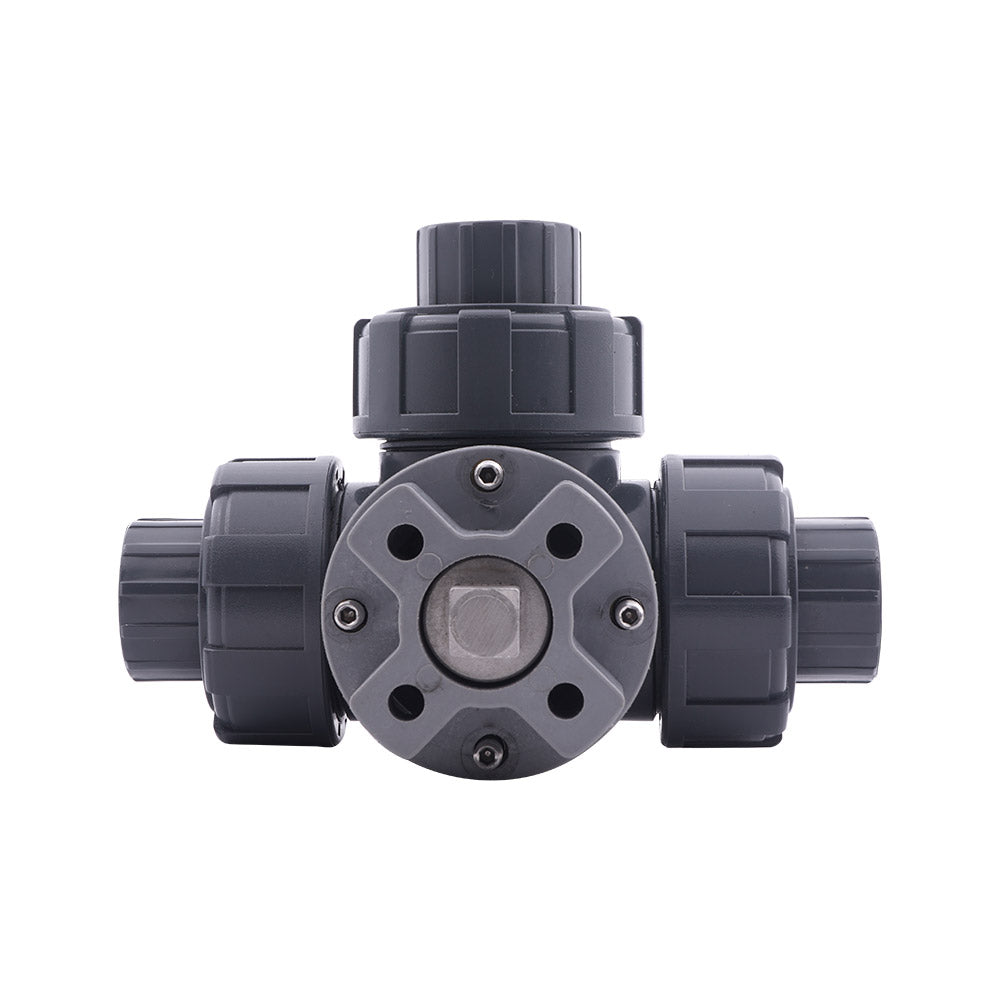

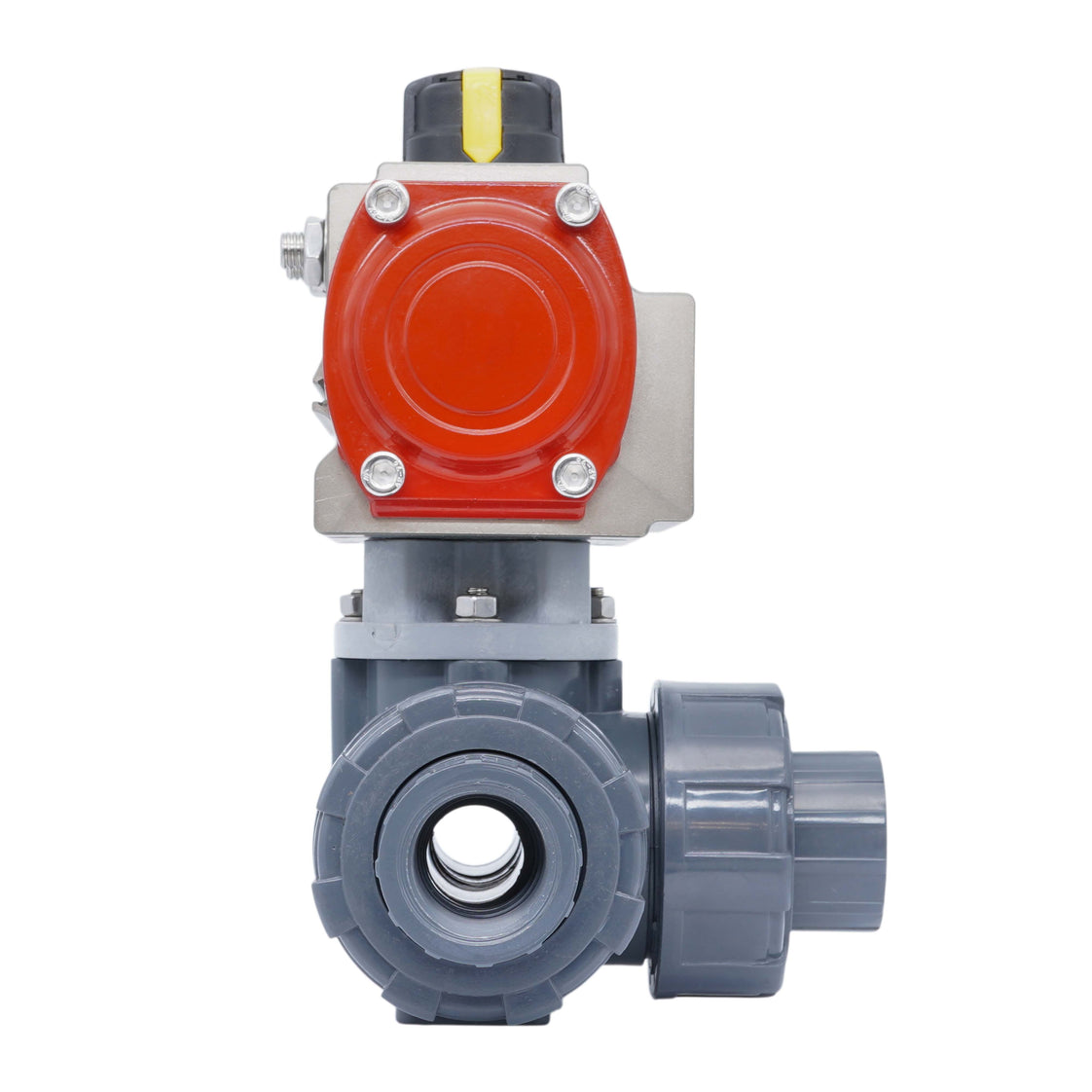

- Geeignet für elektrische oder pneumatische Betätigung dank des ISO-top F05 Flansches
- Das T-Port-Ventil hat eine T-förmige Öffnung in der Kugel, die verschiedene Schaltungsfunktionen ermöglicht
- Druckeinlass an allen drei Anschlüssen.
Nachteile:
- Nicht mit Griff für manuelle Steuerung ausgestattet
Bohrung und Schaltungsfunktion
Die Kugel hat eine T-Bohrung. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten oder alle drei Rohre verbinden.
Schematische Darstellung der Schaltungsfunktion von T-Bohrungsventilen
