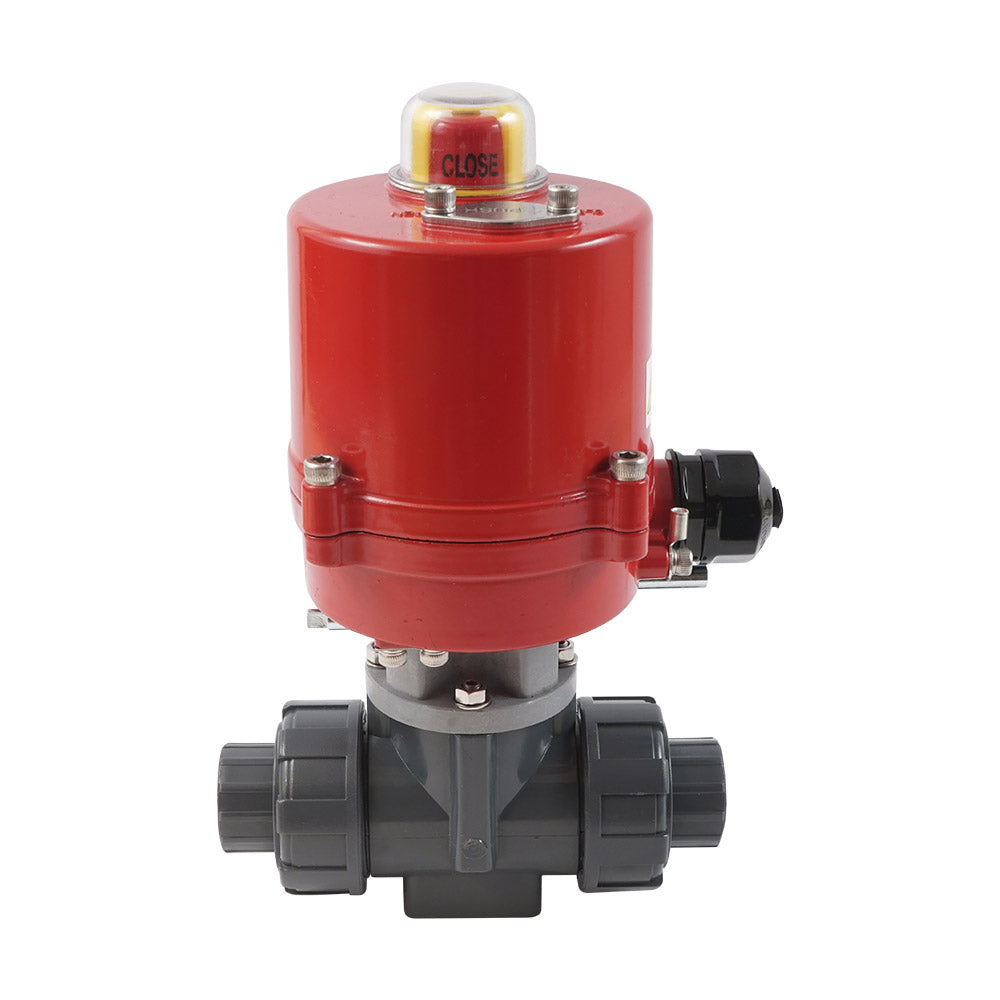

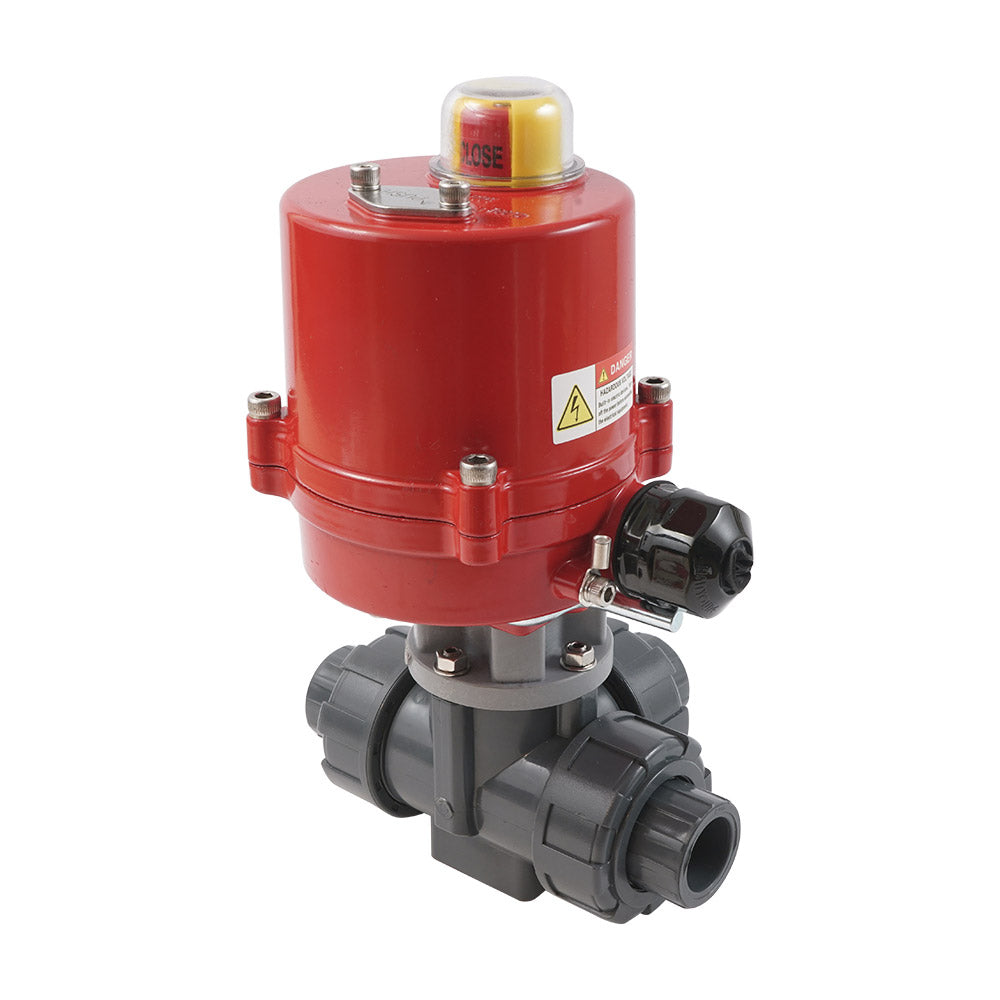

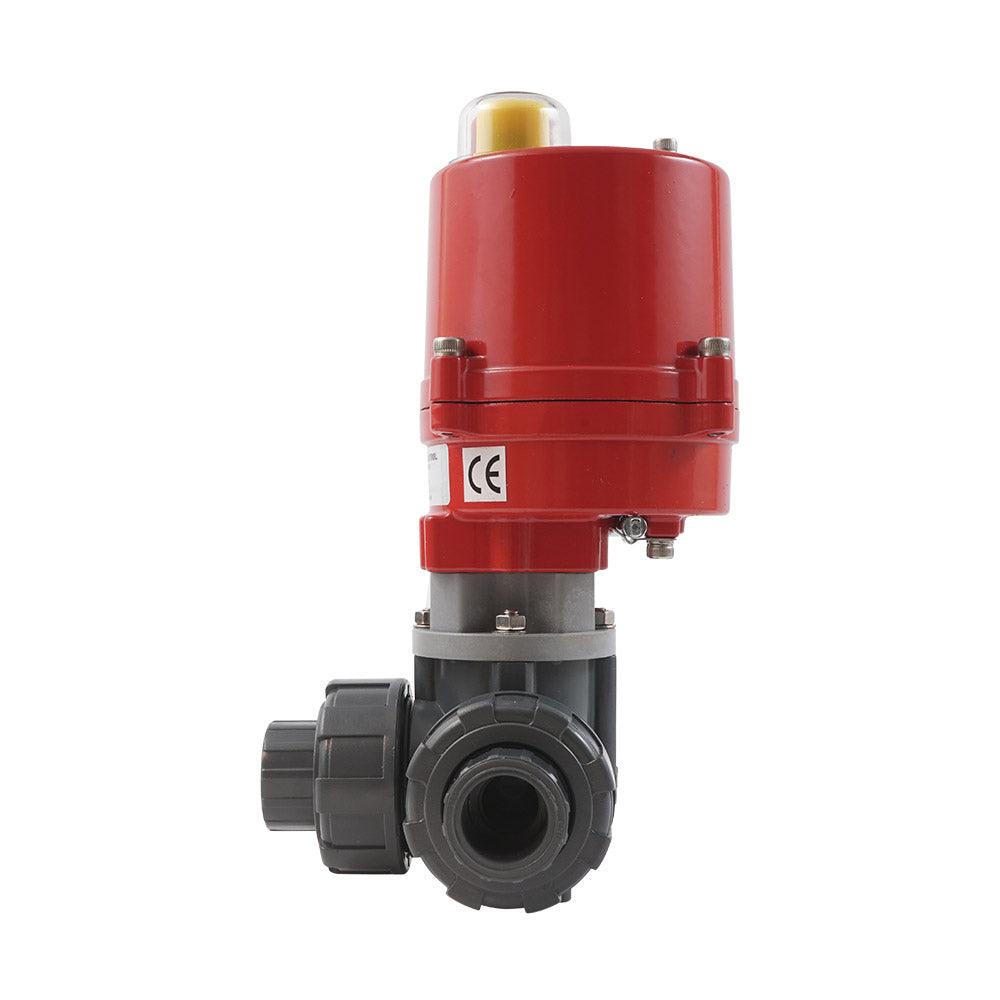

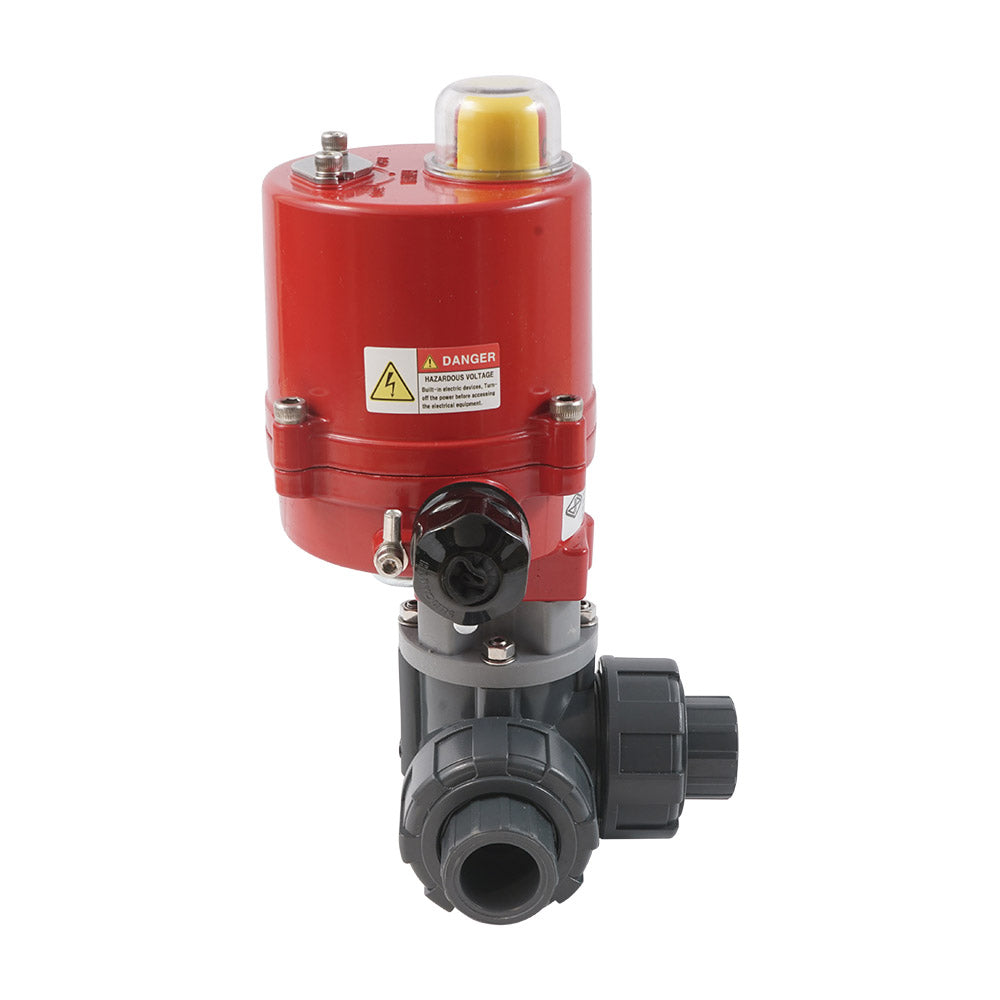

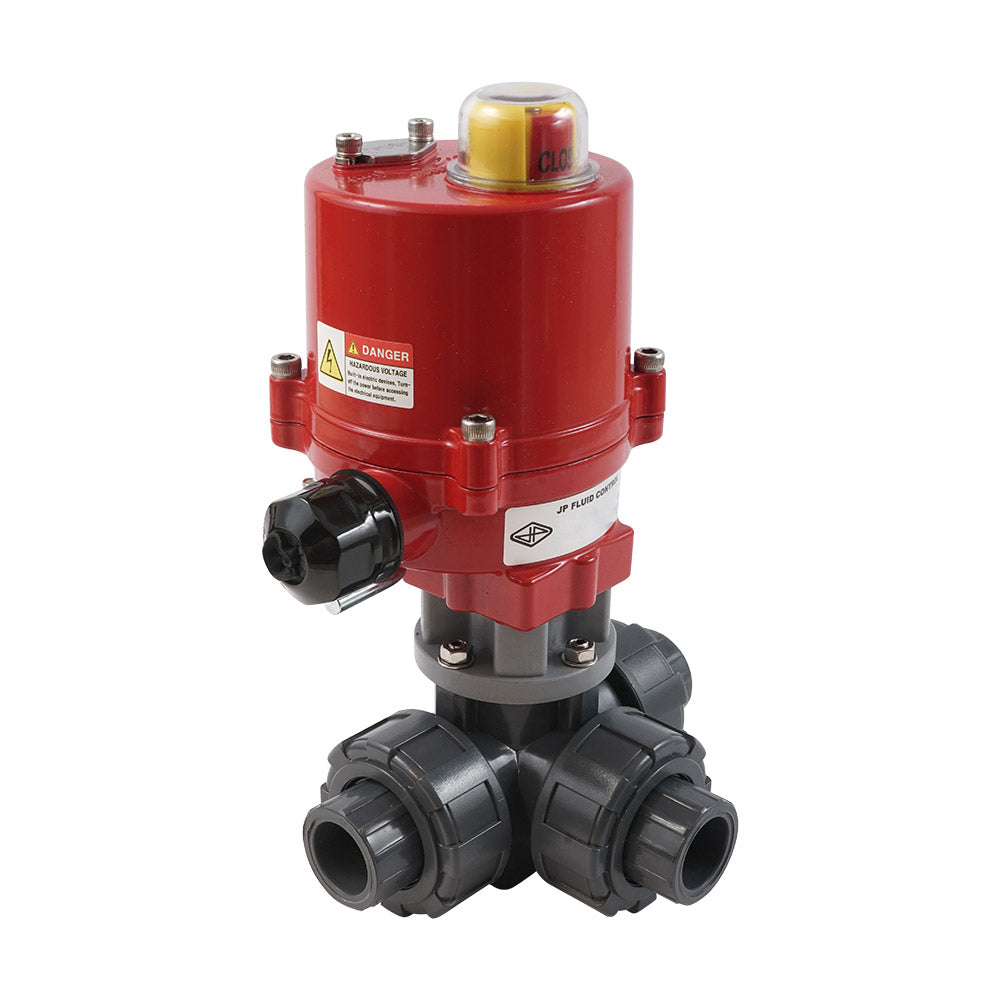

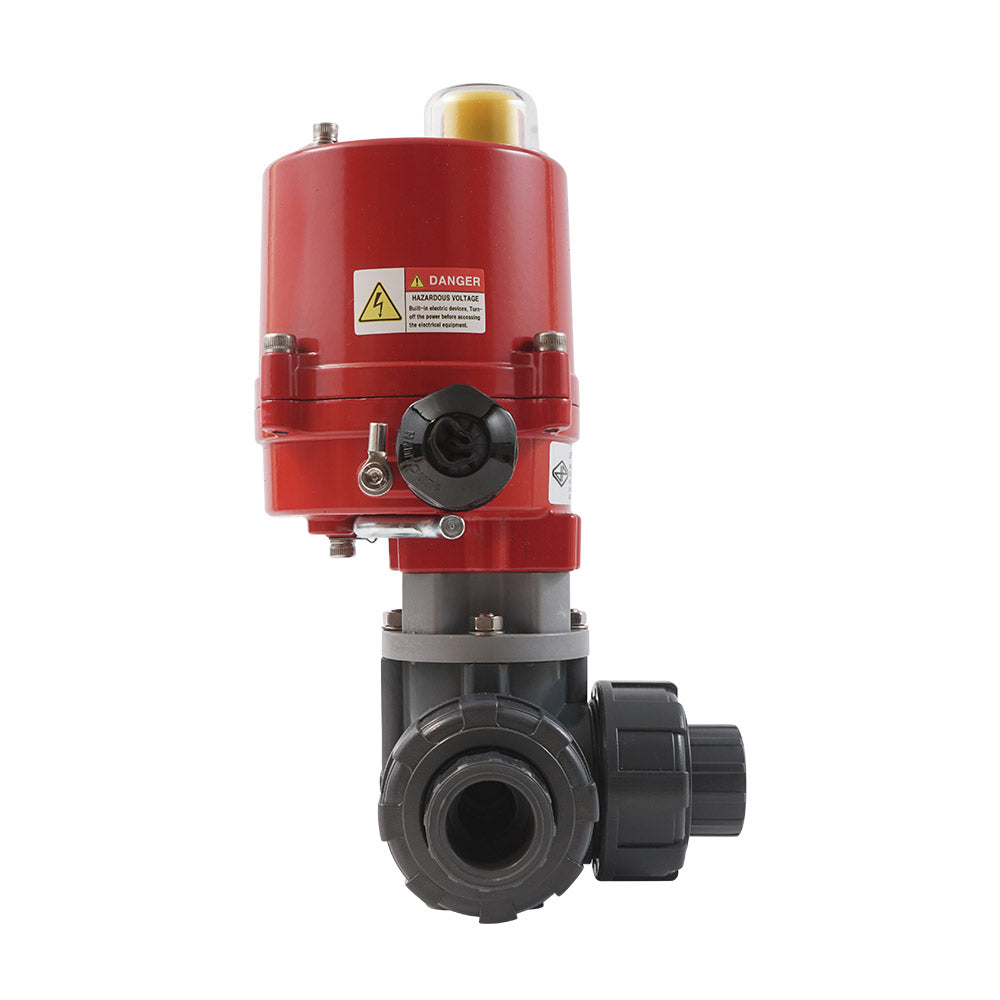

20mm Klebemuffe 3-Wege PVC elektrischer Kugelhahn T-Bohrung 12 V AC/DC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege (T-Bohrung) elektrische PVC-Kugelhahn von Tameson kann zur Durchflussregelung mit verschmutztem Wasser oder korrosiven Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder), eingesetzt werden. Das Ventil hat 20 mm Klebemuffe-Anschlüsse mit True Union-Design. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil hat eine Bohrung von 14 mm mit einem Kv-Wert von 3,5 m³/h (Cv = 4,05 gpm). Kv drückt den Durchfluss von Wasser in m³/h bei einem Druckverlust von einem bar aus. Das Ventil kann Drücke von bis zu 10 bar bei 20°C (145 psi bei 68°F) bewältigen. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator ist für 12 Volt DC (Gleichstrom) und 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Platine kann der Aktuator auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Ein mechanischer Positionsanzeiger oben am Aktuator zeigt die Ventilposition an. Der Aktuator ist mit einer manuellen Übersteuerung ausgestattet. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KJK), Aktuator (AG-040-C) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67-Aktuatorgehäuse
• Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten oder alle drei Rohre verbinden.

Schematische Zeichnung der Schaltfunktion von T-Bohrung-Ventilen

Elektrischer Schaltplan

Der Aktuator arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Platine befinden sich zwei kleine Schalter zur Einstellung des Aktuators auf AC oder DC. Die Standardeinstellung ist DC. Der Aktuator nimmt nominell 0,2A und 2,2A bei maximalem Drehmoment auf. Der Aktuator hat eine 3-Punkt-Steuerung. Klemmen 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemmen 3 und 4 sind für die Steuersignale. Das Anschließen eines dieser Steuerdrähte schließt oder öffnet das Ventil. Klemmen 3 und 4 niemals gleichzeitig anschließen, um Kurzschluss und Schäden zu vermeiden. Der Aktuator hat zwei interne Endschalter, die die Motorleistung in den Endpositionen (0° und 90°) abschalten, sodass kein Strom verbraucht wird, wenn das Ventil vollständig geöffnet oder geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Darüber hinaus gibt es zwei Hilfschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Anzeigelampe). Die Winkelposition der Hilfschalter kann vom Benutzer angepasst werden - die Motorabschaltschalter nicht. Erden Sie immer und verwenden Sie die Rohre nicht als Erdung.

Elektrischer Schaltplan des AG-040-C Aktuators. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Platine eingestellt werden.

Montage

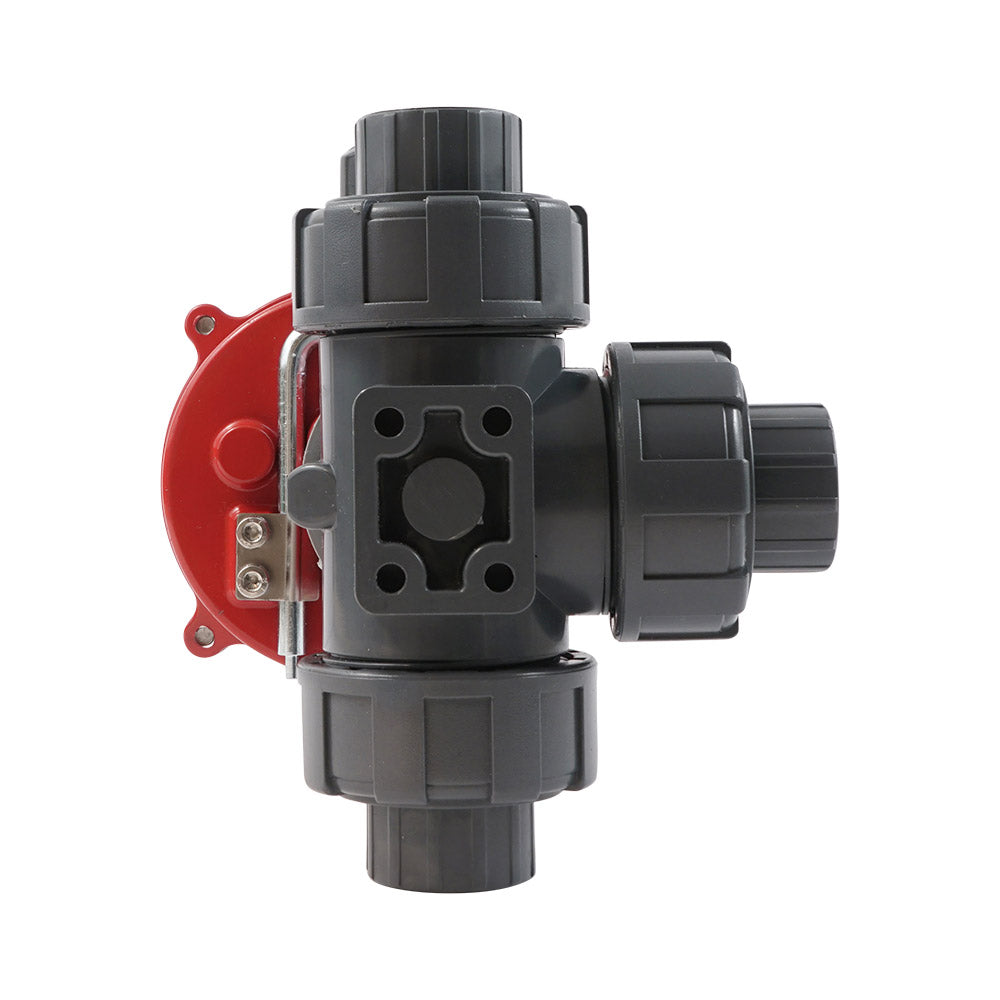

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Montieren Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen sollte kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil mit Ihrer vorhandenen Rohrleitung zu verbinden.

Hinweis: Dieses Produkt wird in einzelnen Teilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
