25mm Klebemuffe 3-Wege PVC pneumatischer Kugelhahn L-Bohrung federgeschlossen

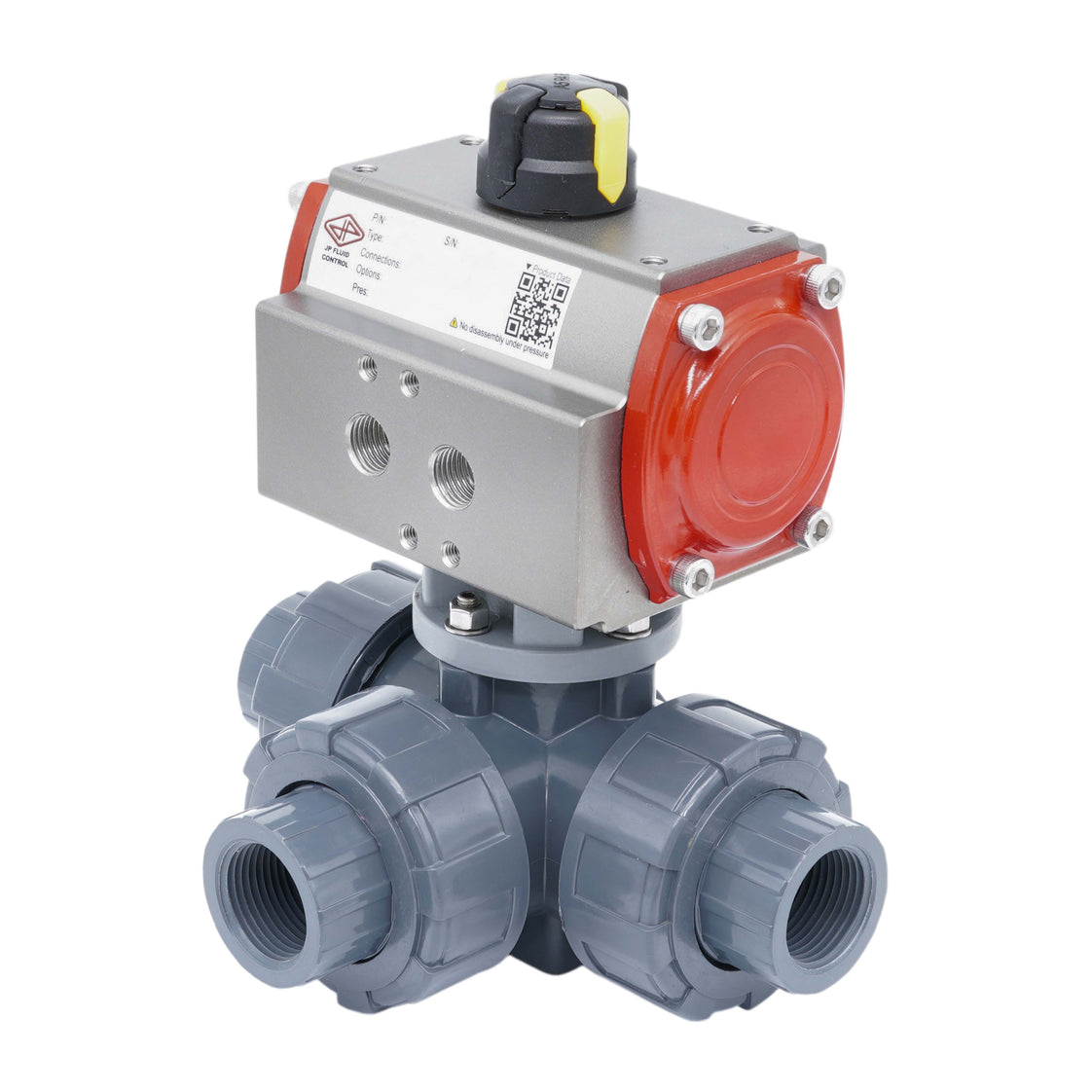

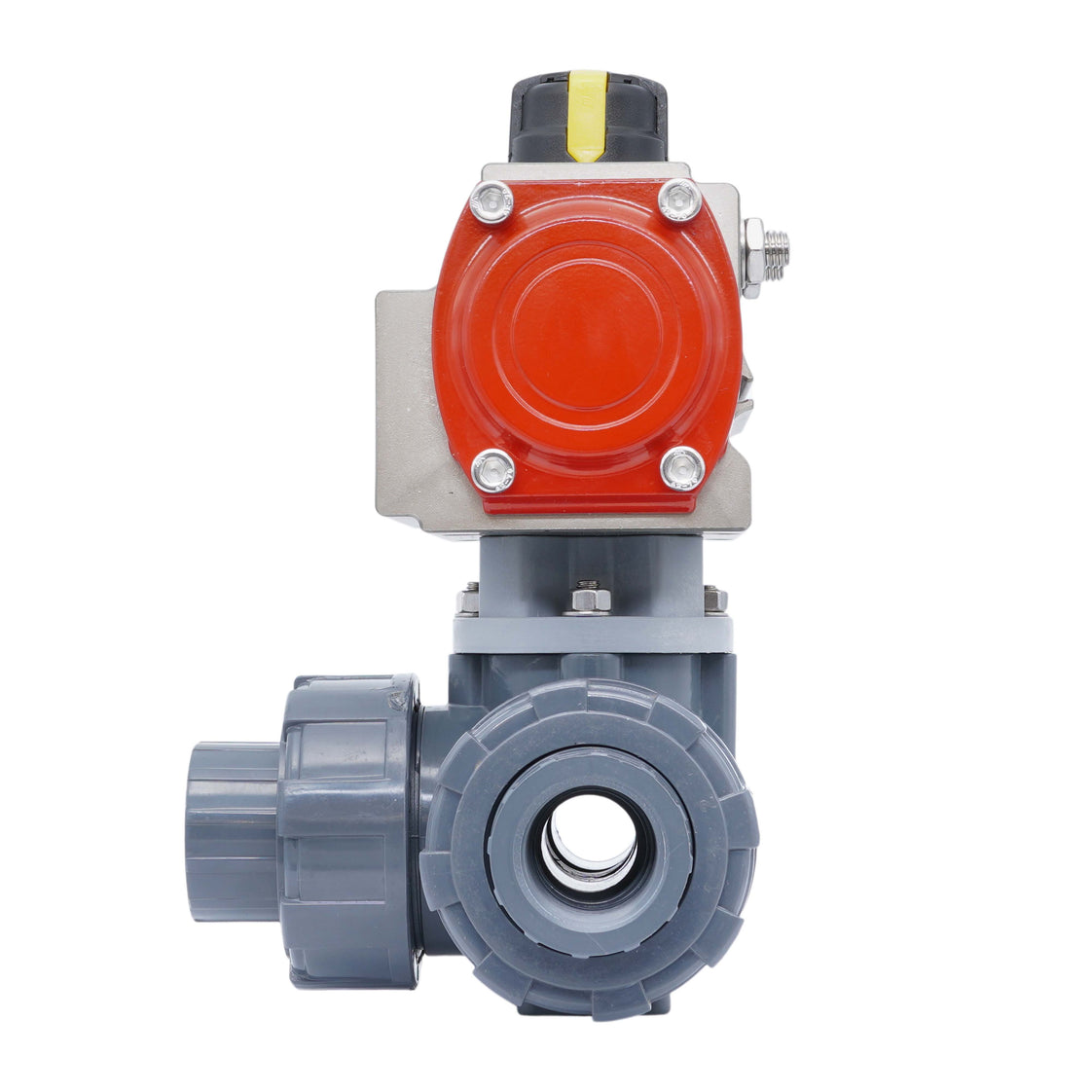

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und hat eine Bohrungsgröße von 18 mm. Der Hahn hat 25 mm Klebemuffe-Anschlüsse mit einem True Union-Design. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn eignet sich hervorragend für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Ventilgehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe die Chemikalienbeständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Der Hahn hat einen Kv-Wert von 7 m³/h bei einem Differenzdruck von 1 bar (Cv = 8,09 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Stellantrieb verfügt über einen robusten, federgeschlossenen Zahnstangenmechanismus mit einem 35-Mikrometer hartanodisierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unzusammengebaut geliefert, einschließlich Kugelhahn (V3KKK), Stellantrieb (V3JKZ/PR03A) und Montagezubehör.

Vorteile:

• Direktmontage von 1/4 Namur-Magnetventil möglich
• Klare mechanische Anzeige oben zeigt die Ventilposition
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsposition zurück
• Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 50 x 25 mm)
• Geringere anfängliche Investitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend gibt weniger Kontrolle als doppelt wirkend Stellantriebe

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung-Ventilen

Tameson 3-Wege PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe die Chemikalienbeständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211-Oberflansch (von F03 bis max. F07), der die Montage eines Stellantriebs ermöglicht.

JP Fluid Control Pneumatische Stellantriebe

JP Fluid Control Zahnstangen-Pneumatikstellantriebe sind für den Betrieb von Viertelwendeventilen wie Schmetterlingsventilen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Modulierfähigkeiten. Mit einem langlebigen anodisierten Aluminiumgehäuse liefern diese Stellantriebe ein Drehmoment bis zu 900 Nm (664 ft-lbf) mit einer konstanten Drehmomentkennlinie über den Schwenkbereich. Auf Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen, was eine zuverlässige und sichere Ventilsteuerung gewährleistet. Nach der Montage wird jeder Stellantrieb auf einem vollautomatischen Prüfstand rigoros getestet, wodurch sie für ein breites Spektrum industrieller Anwendungen geeignet sind.
