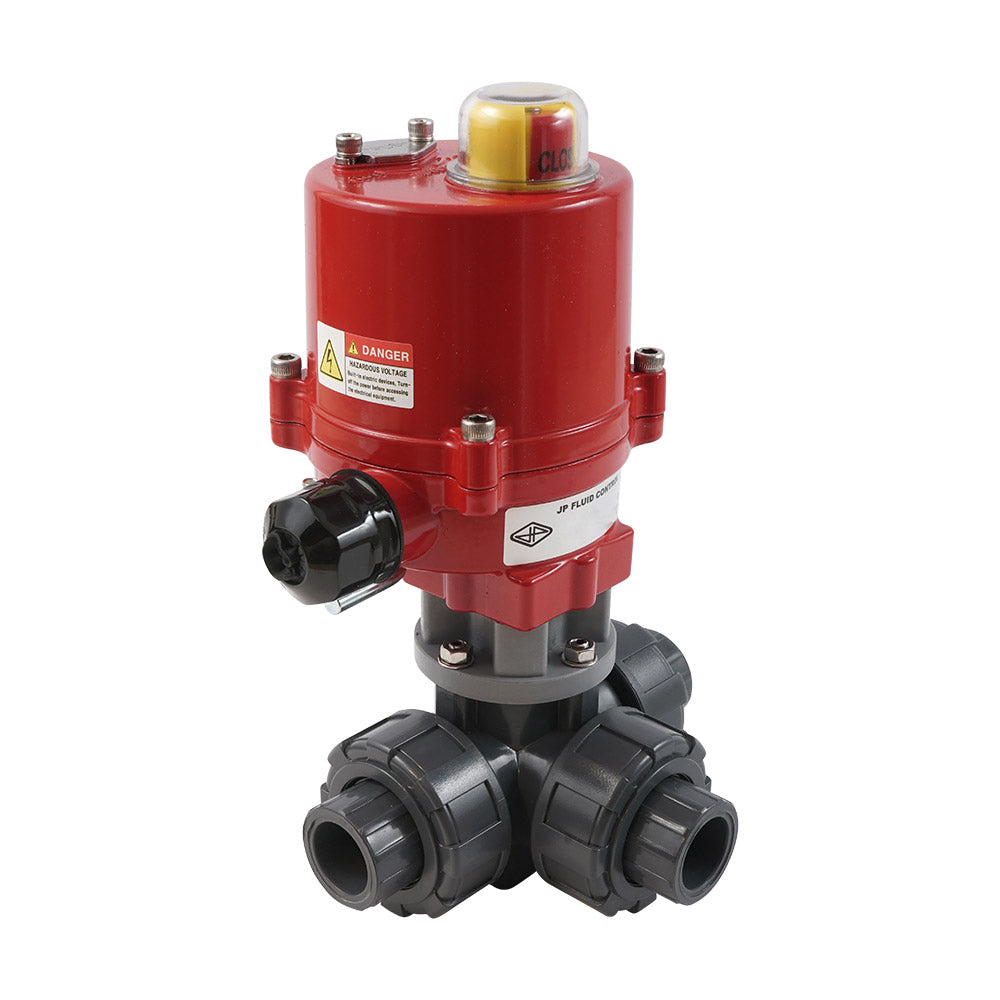

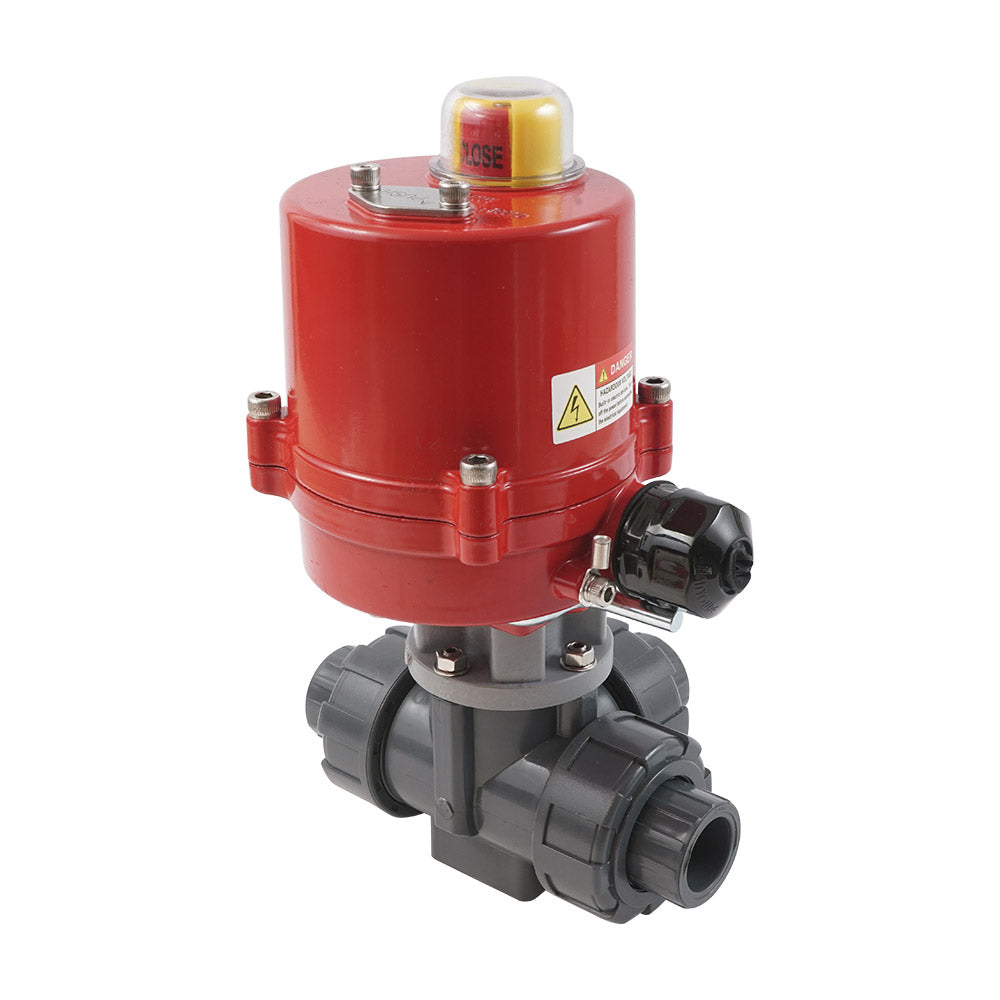

63mm Klebemuffe 3-Wege PVC elektrischer Kugelhahn L-Bohrung 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente elektrische 3-Wege (L-Bohrung) PVC-Kugelhahn von Tameson kann zur Durchflusssteuerung mit verschmutztem Wasser oder korrosiven Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder), eingesetzt werden. Der Hahn verfügt über 63 mm Klebemuffen-Anschlüsse in True Union-Bauform. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn hat eine Bohrung von 38 mm mit einem Kv-Wert von 42 m³/h (Cv = 48,55 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Der Hahn kann einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Er ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator zieht nominell 0,1A und 0,2A bei maximalem Drehmoment. Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Der Hahn dreht sich in 8 Sekunden von 0 bis 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Eine mechanische Positionsanzeige oben am Aktuator zeigt die Ventilposition an. Der Aktuator ist mit einer manuellen Übersteuerung ausgestattet. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKQ), Aktuator (AG-040-A) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Stabiles IP67-Aktuatorgehäuse
• Geeignet für Spannungsversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltungsfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Zeichnung der Schaltungsfunktion von L-Bohrung-Ventilen

Elektrischer Schaltplan

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator zieht nominell 0,1A und 0,2A bei maximalem Drehmoment. Um ein Kabel an den Aktuator anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Steuerung. Klemmen 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemmen 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an Klemmen 3 und 4 muss dasselbe sein wie an Klemme 2. Verbinden Sie 3 und 4 niemals gleichzeitig, um Kurzschluss und Schäden zu vermeiden. Der Aktuator hat zwei interne Endschalter, die die Motorleistung an den Endpositionen (0° und 90°) unterbrechen, sodass in der vollständig geöffneten oder vollständig geschlossenen Ventilstellung kein Strom verbraucht wird. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder eine Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer angepasst werden - die Motorabschaltschalter nicht. Schließen Sie immer die Erdung an und verwenden Sie die Rohre nicht als Erdung.

Elektrischer Schaltplan des AG-040-A-Aktuators.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um ihn mit der Ventilwelle zu verbinden. Befestigen Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
