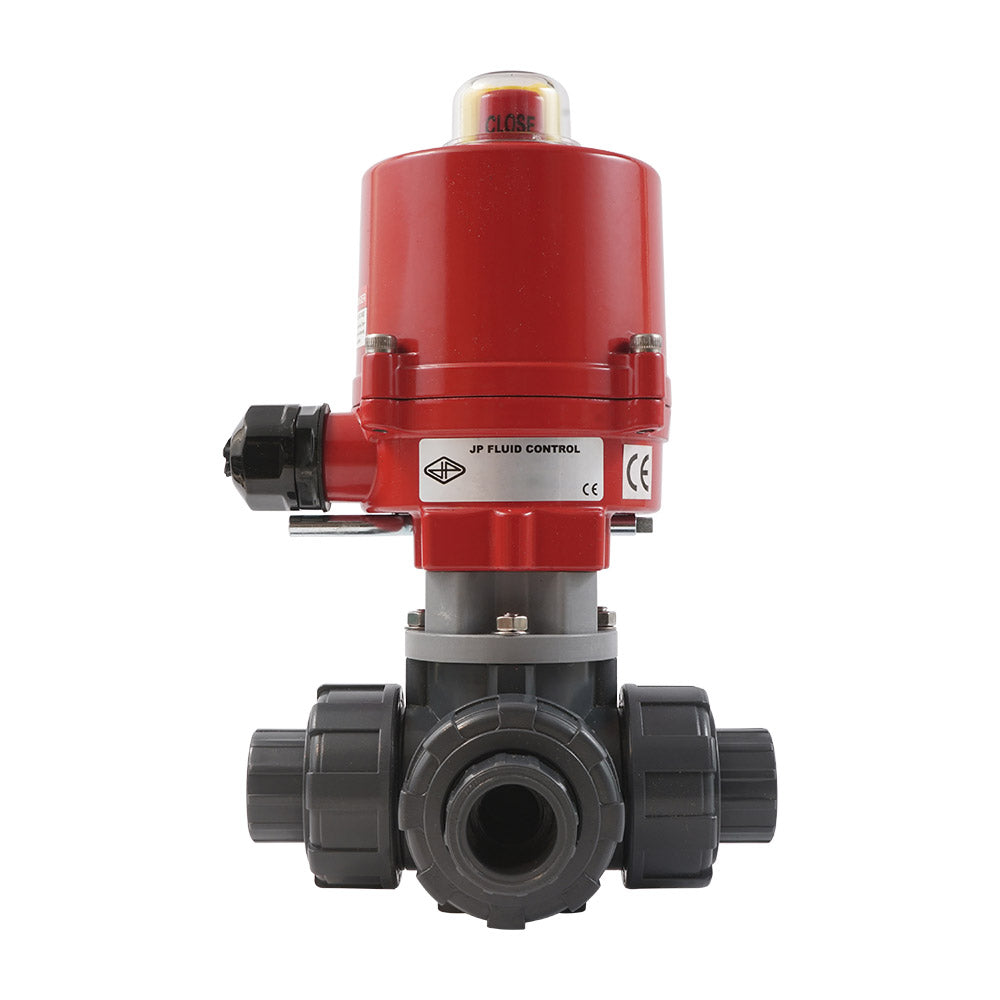

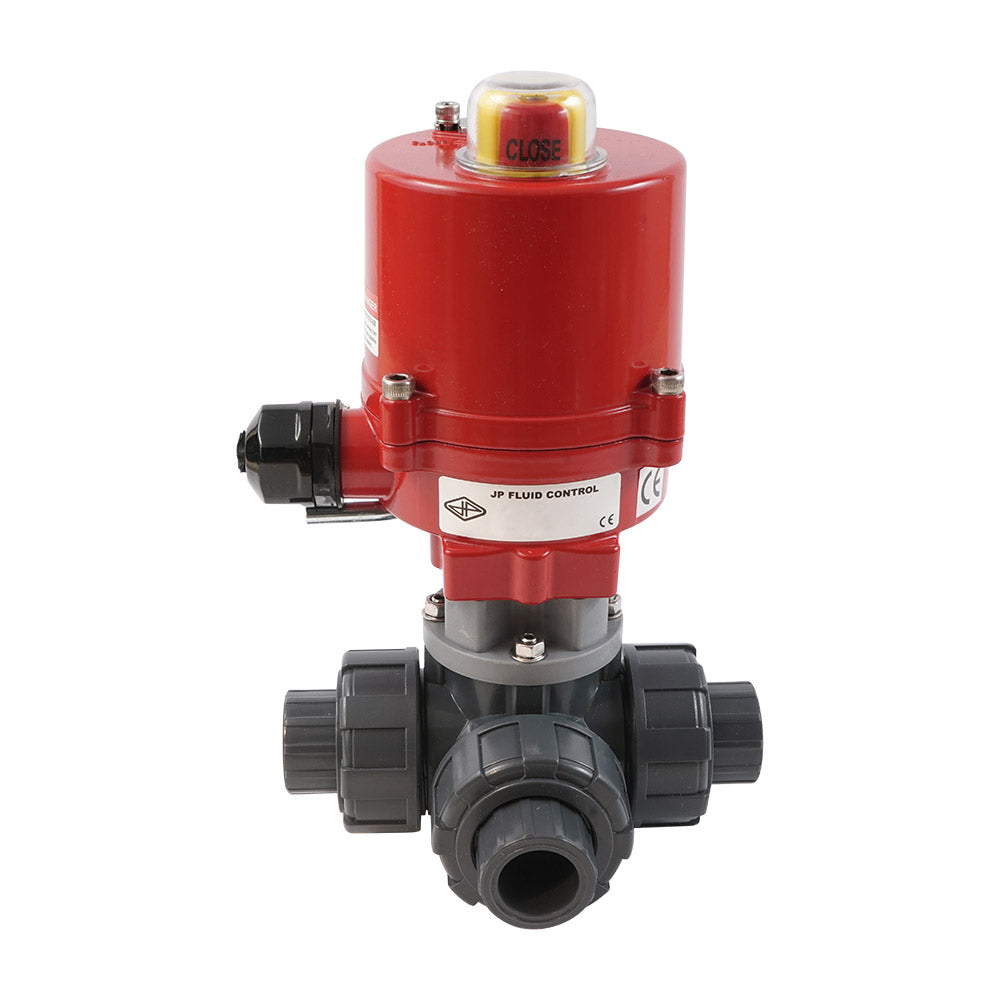

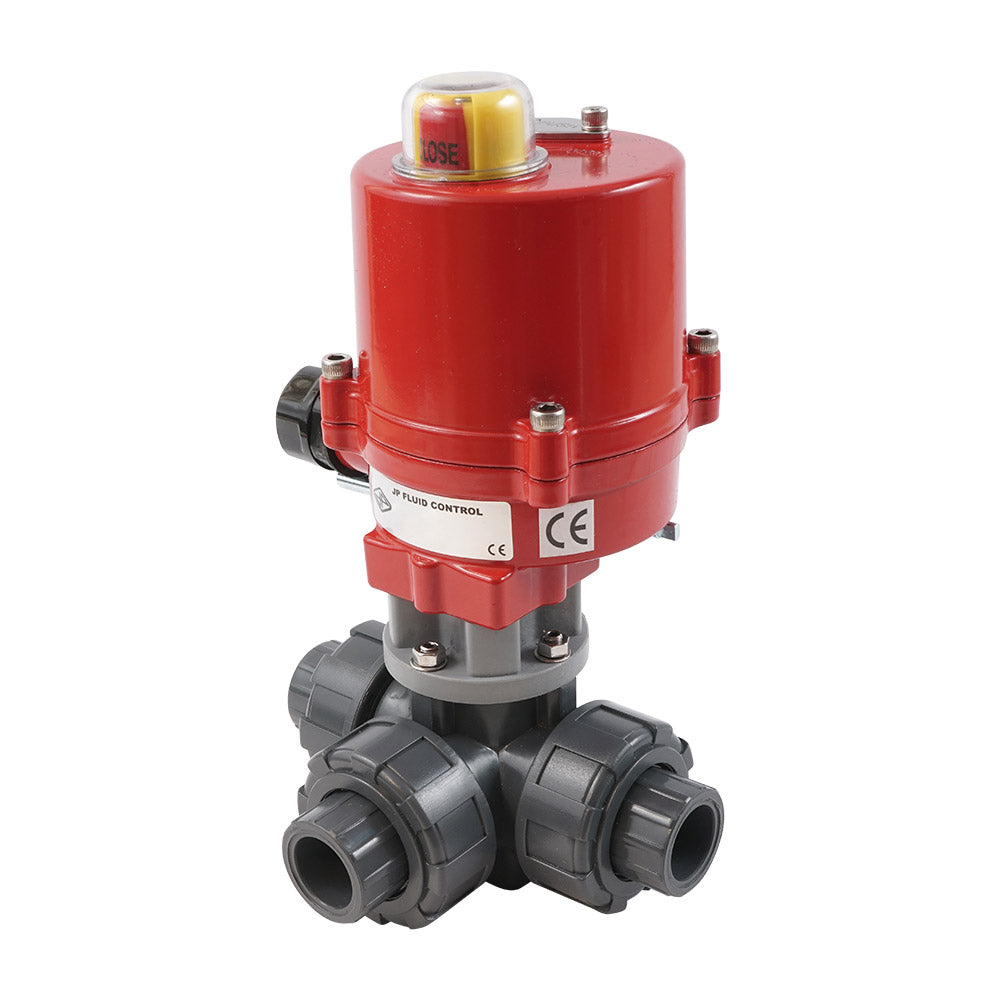

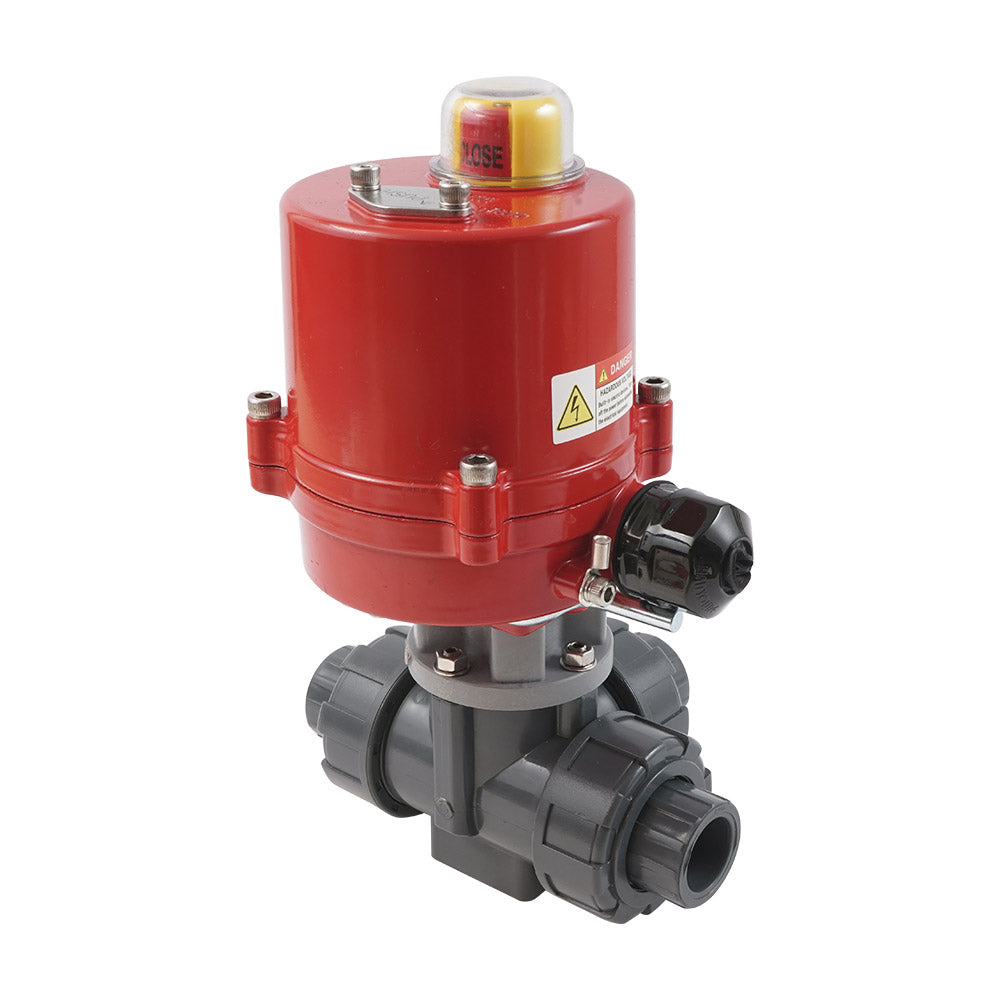

75mm Klebemuffe 3-Wege PVC Elektrischer Kugelhahn L-Bohrung 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege (L-Bohrung) elektrische PVC-Kugelhahn von Tameson kann zur Durchflussregelung mit verunreinigtem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) eingesetzt werden. Das Ventil hat 75 mm Klebemuffen-Anschlüsse mit einem True Union Design. Das Ventilgehäuse und der Kugelkörper bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil hat eine 50 mm Bohrung mit einem Kv-Wert von 47 m³/h (Cv = 54,33 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann Drücken von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominell 0,1A und 0,2A bei maximalem Drehmoment auf. Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann der Winkel der Schalter vom Benutzer angepasst werden. Eine mechanische Positionsanzeige oben am Aktuator zeigt die Ventilposition an. Der Aktuator ist mit einer manuellen Überbrückung ausgestattet. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKS), Aktuator (AG-040-A) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67 Aktuatorgehäuse
• Geeignet für Stromversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Überbrückungssteuerung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Der Kugelkörper hat einen L-Anschluss. Durch Drehen des Kugelkörpers um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung Ventilen

Elektrischer Schaltplan

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominell 0,1A und 0,2A bei maximalem Drehmoment auf. Um ein Kabel an den Aktuator anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Regelung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden verwendet, um das Ventil zu schließen oder zu öffnen. Das Signal (Phase/Null) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Verbinden Sie 3 und 4 niemals gleichzeitig, um Kurzschluss und Beschädigung zu vermeiden. Der Aktuator hat zwei interne Endschalter, die die Motorstromversorgung an den Endpositionen (0° und 90°) unterbrechen, sodass keine Energie verbraucht wird, wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Anzeigelampe). Die Winkelposition der Hilfsschalter kann vom Benutzer angepasst werden - die Motorunterbrechungsschalter nicht. Schließen Sie immer die Erdung an und verwenden Sie die Rohre nicht als Erde.

Elektrischer Schaltplan des AG-040-A Aktuators.

Montage

Stellen Sie sicher, dass die Position des Kugelkörpers und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Montieren Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Es darf kein Spiel zwischen beiden Flanschen vorhanden sein. Verwenden Sie unser Sortiment an Verbindungsstücken, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
