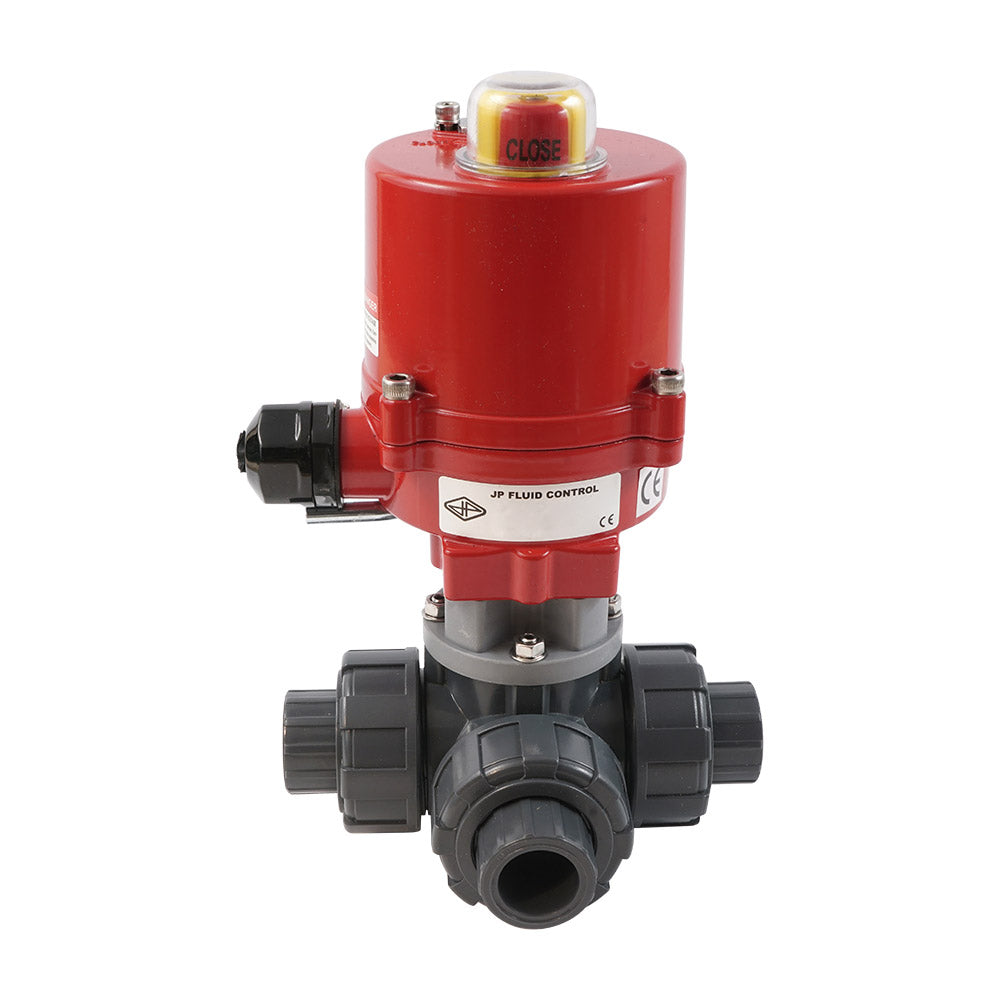

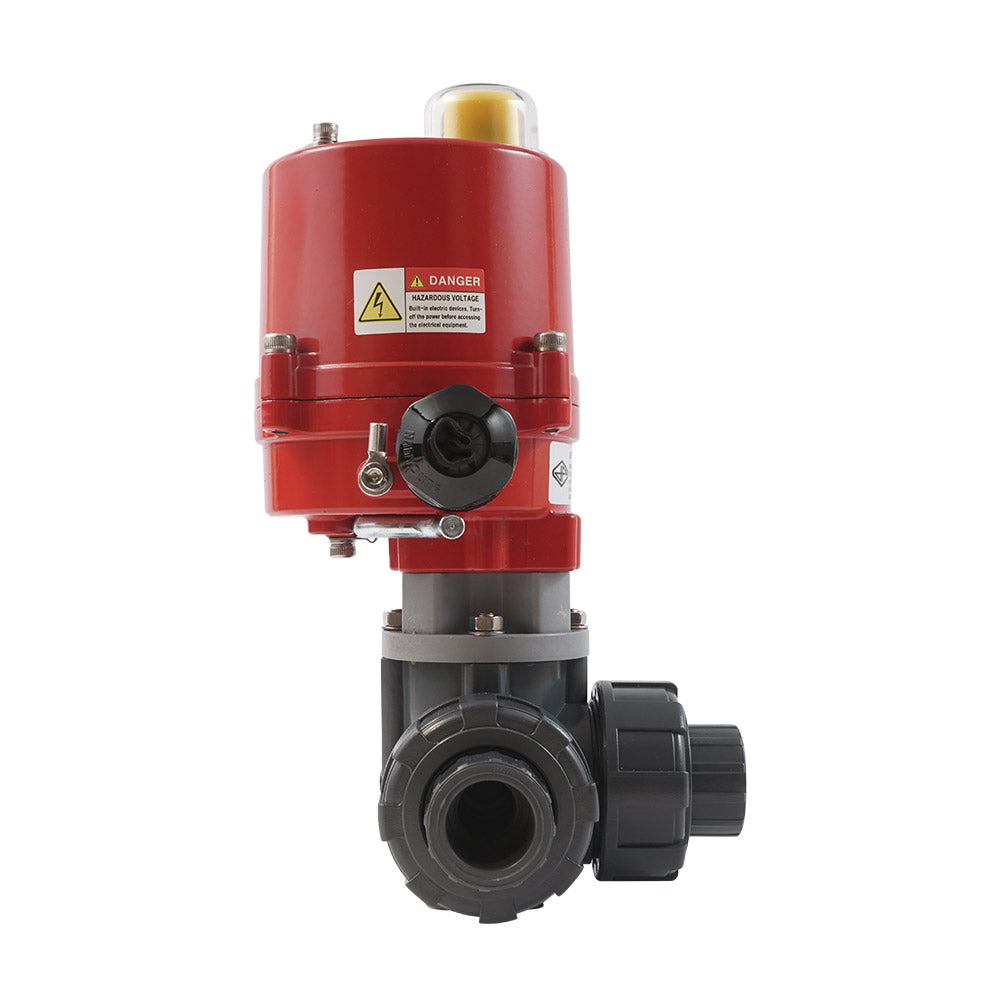

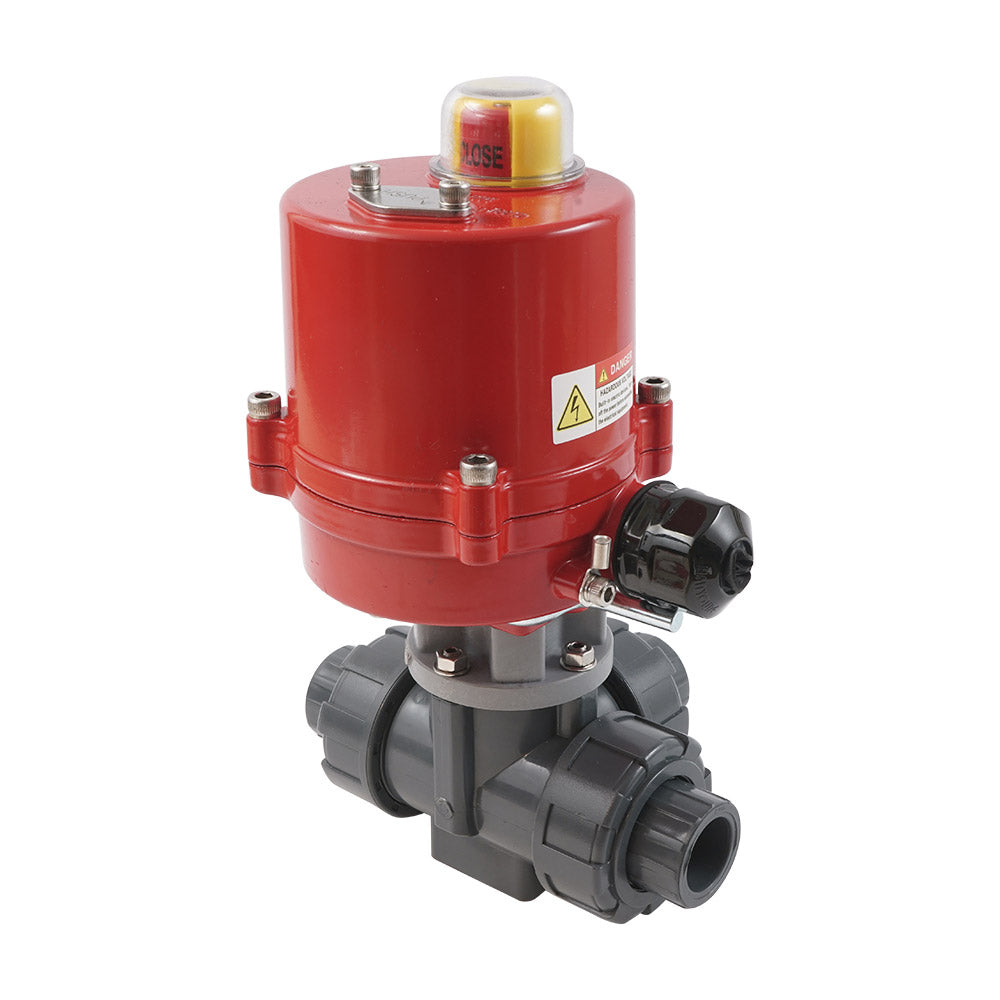

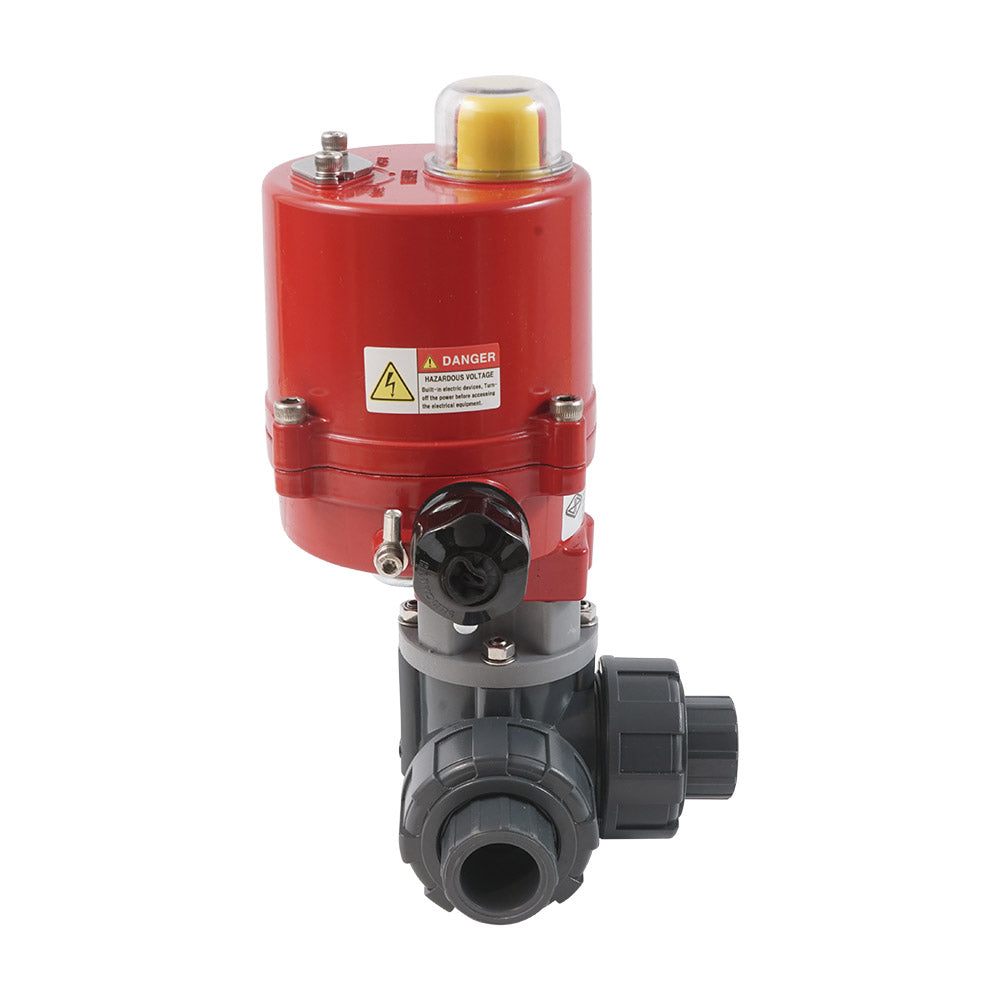

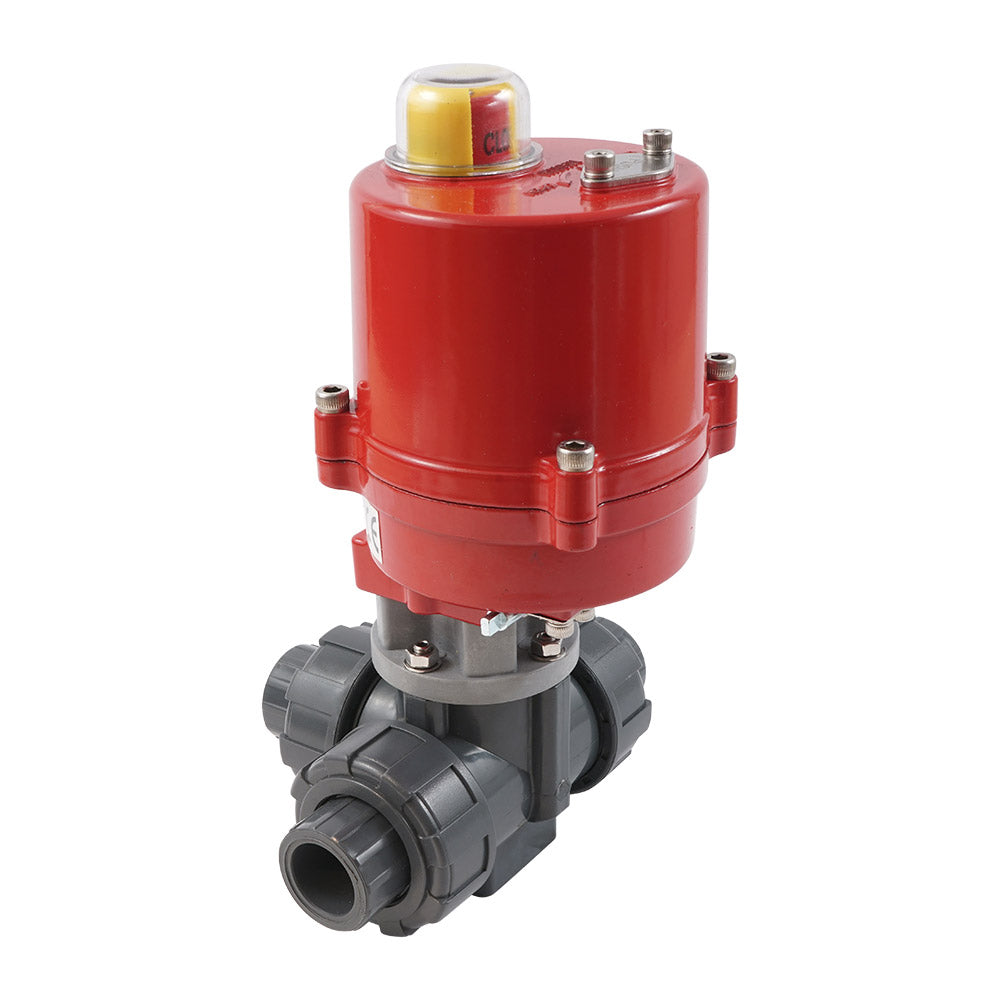

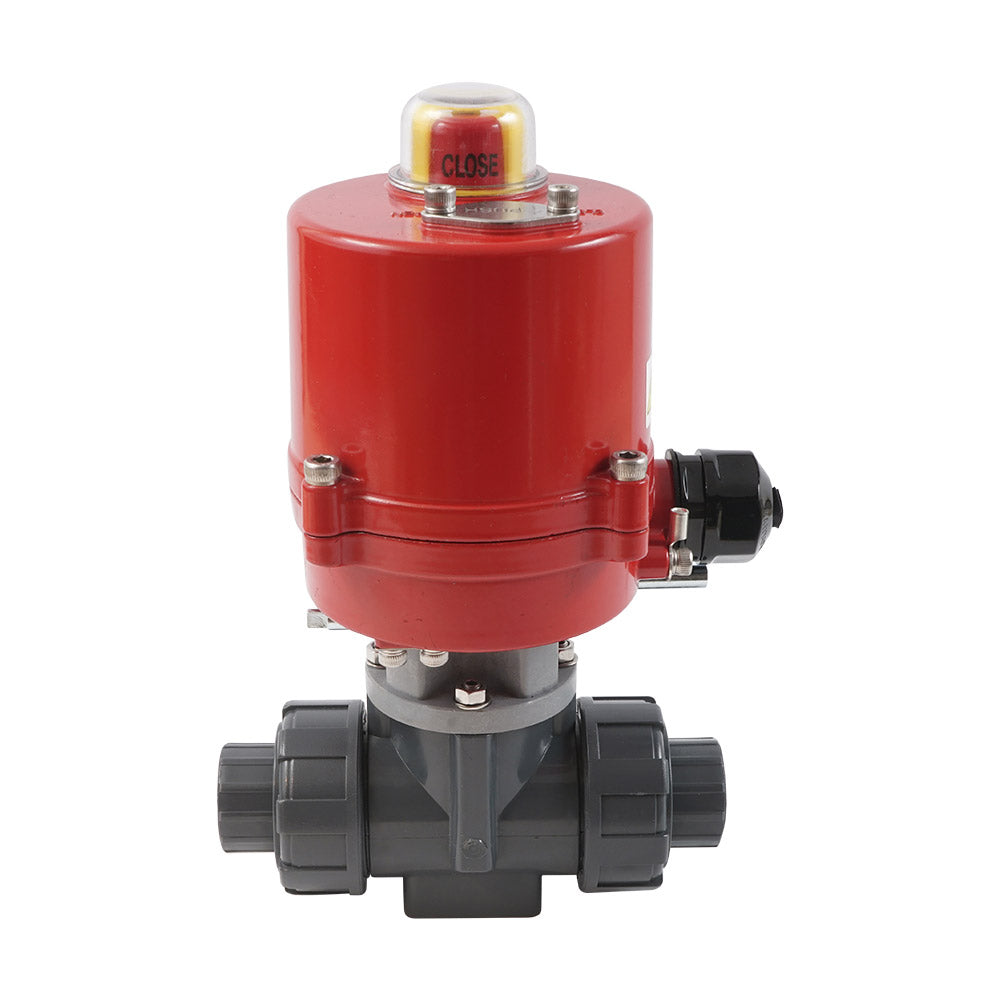

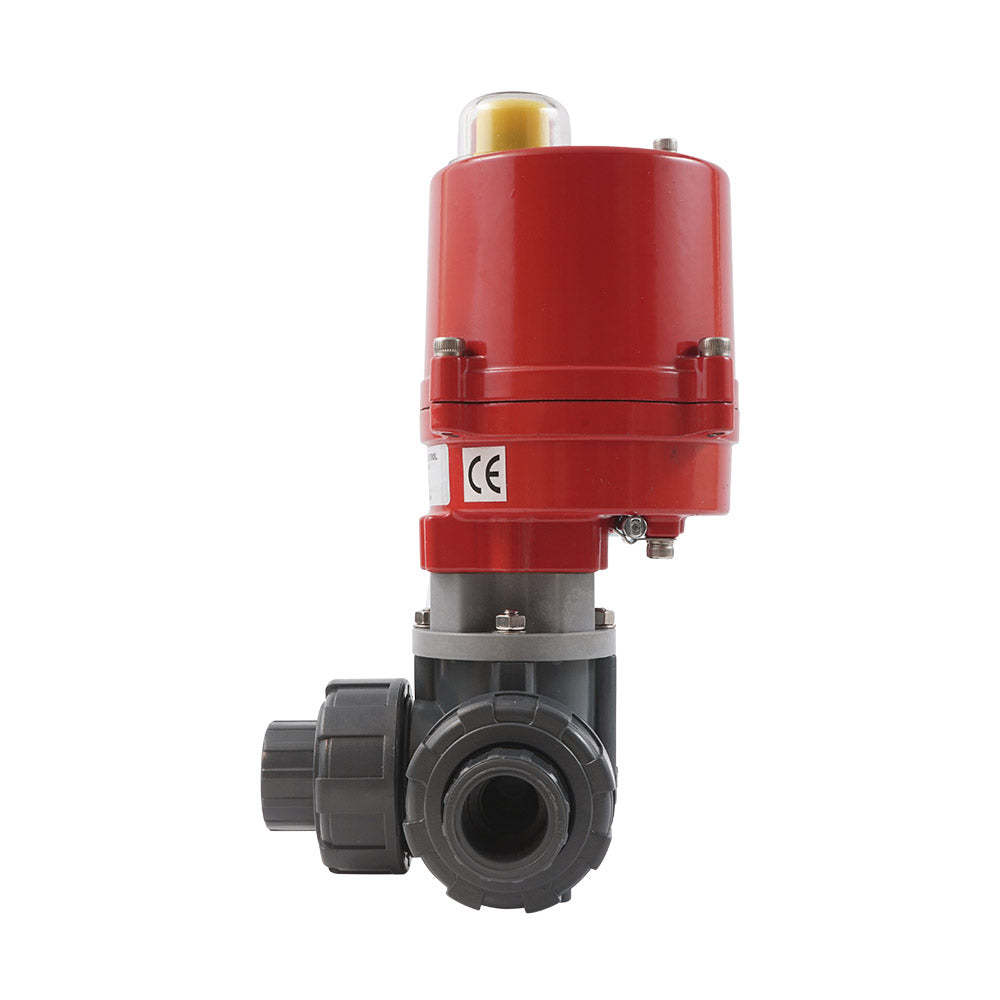

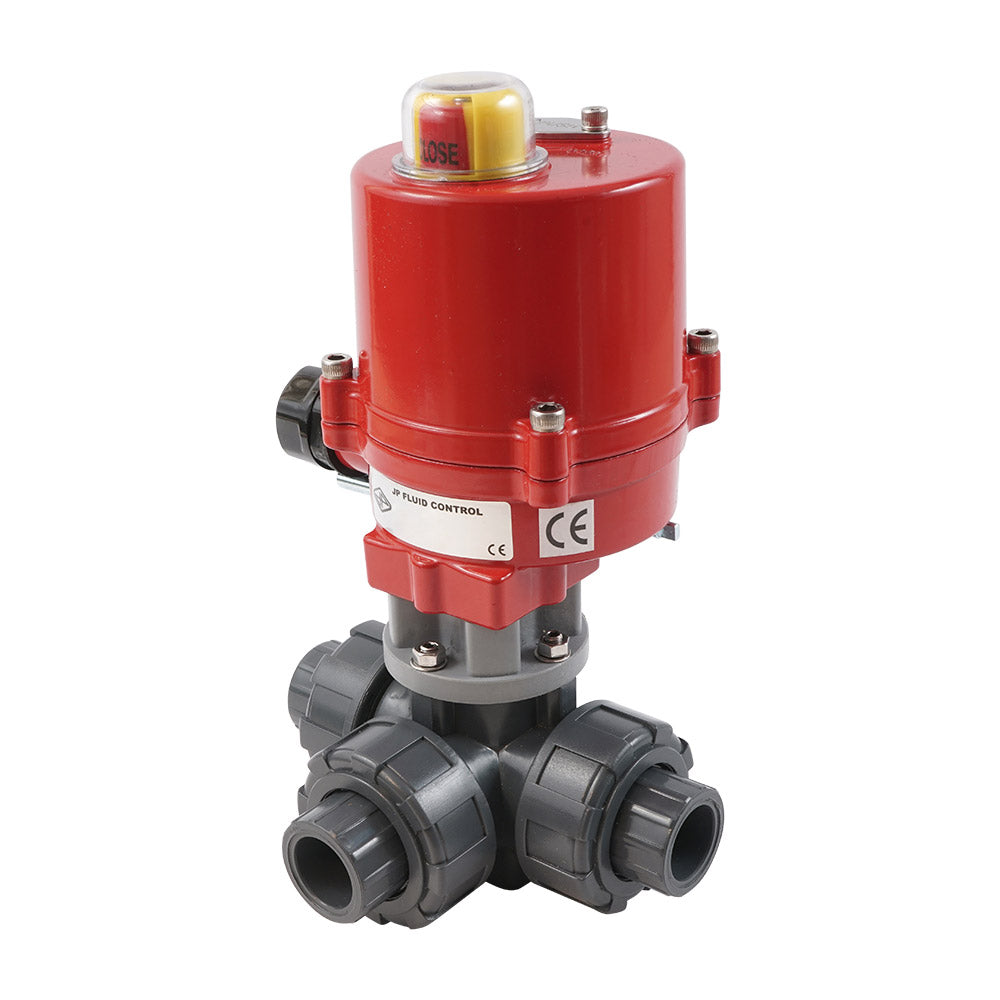

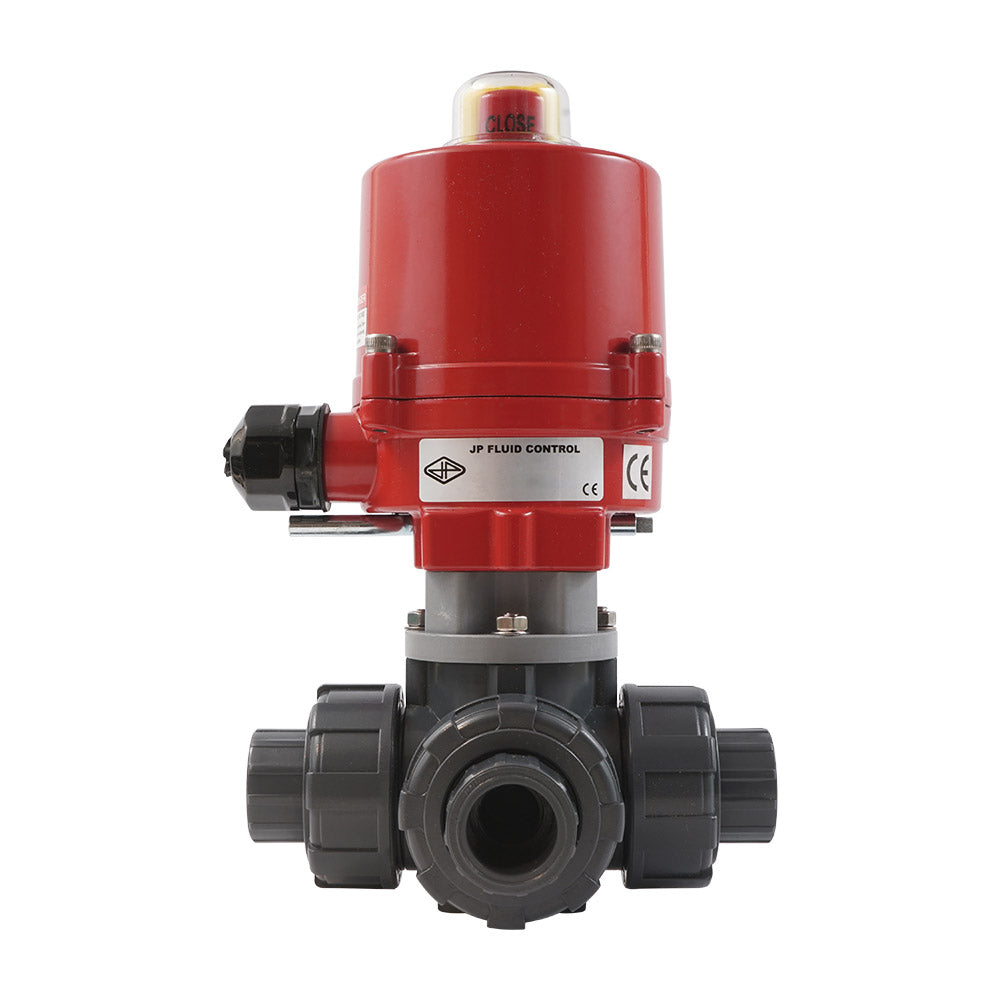

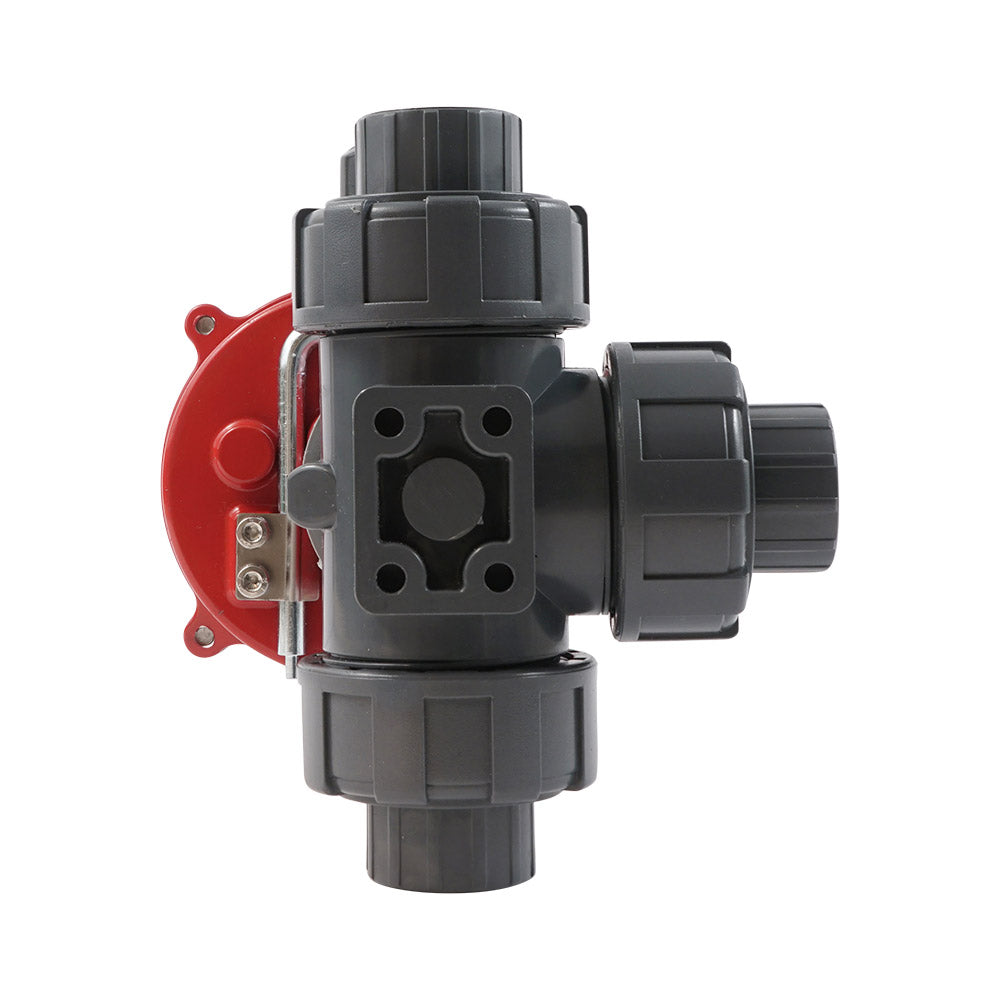

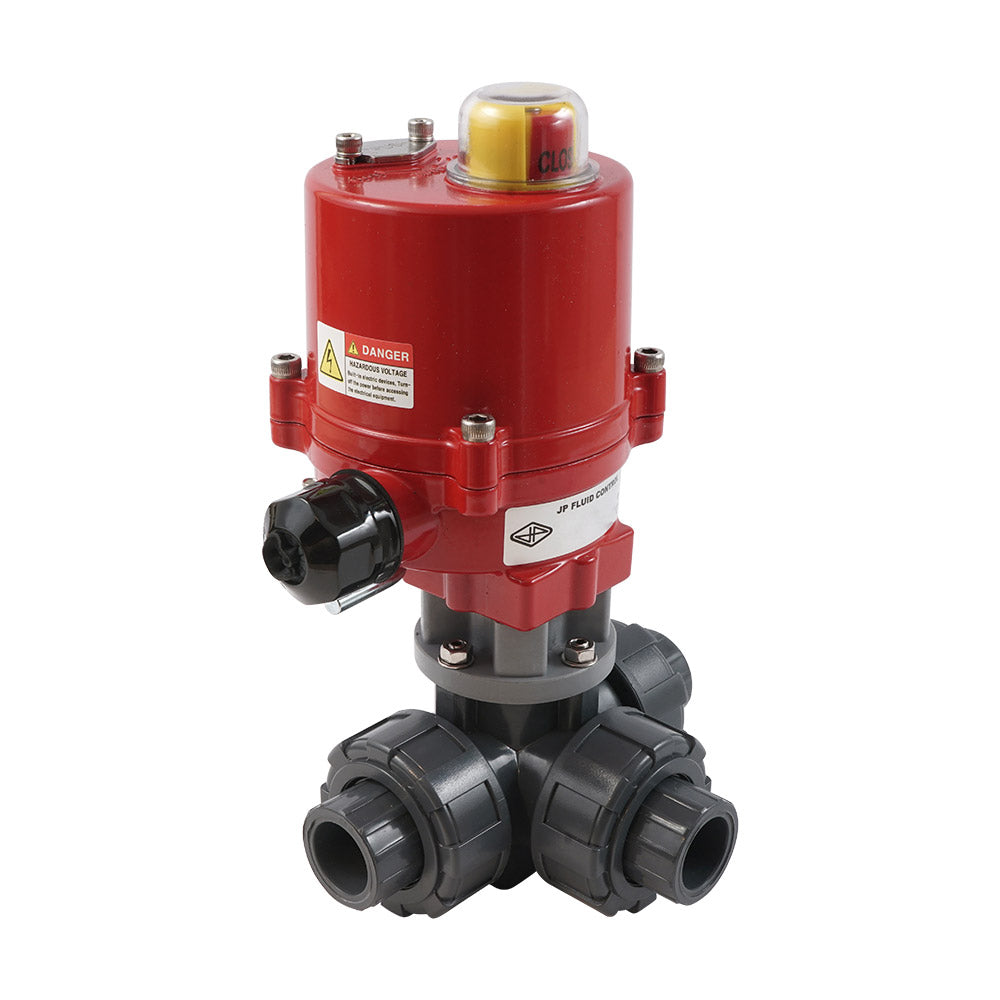

32mm Klebemuffe 3-Wege-PVC elektrischer Kugelhahn L-Bohrung 12 V AC/DC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege- (L-Bohrung) elektrische PVC-Kugelhahn von Tameson kann zur Durchflussregelung mit verschmutztem Wasser oder korrosiven Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder), eingesetzt werden. Der Kugelhahn verfügt über 32 mm Klebemuffe-Anschlüsse mit True Union-Bauform. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Kugelhahn hat eine 22 mm Bohrung mit einem Kv-Wert von 12 m³/h (Cv = 13,87 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Der Kugelhahn hält einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) stand. Er ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator ist für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Leiterplatte kann der Aktuator auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Der Kugelhahn dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann der Winkel der Schalter vom Benutzer eingestellt werden. Eine mechanische Positionsanzeige oben am Aktuator zeigt die Ventilstellung an. Der Aktuator ist mit einer Handnotbetätigung ausgestattet. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKM), Aktuator (AG-040-C) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67-Aktuatorgehäuse
• Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Handnotbetätigung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisen umschalten.

Schematische Darstellung der Schaltfunktion von L-Bohrung-Ventilen

Elektrischer Schaltplan

Der Aktuator arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Leiterplatte befinden sich zwei kleine Schalter zum Einstellen des Aktuators auf AC oder DC. Die Standardeinstellung ist DC. Der Aktuator zieht nominal 0,2A und 2,2A bei maximalem Drehmoment. Der Aktuator hat eine 3-Punkt-Steuerung. Klemmen 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemmen 3 und 4 sind für die Steuersignale. Das Anschließen eines dieser Steuerkabel schließt oder öffnet das Ventil. Klemmen 3 und 4 niemals gleichzeitig verbinden, um Kurzschluss und Beschädigung zu vermeiden. Der Aktuator verfügt über zwei interne Endschalter, die die Motorleistung an den Endpositionen (0° und 90°) abschalten, sodass bei vollständig geöffnetem oder vollständig geschlossenem Ventil kein Strom verbraucht wird. Diese Schalter sind werksseitig eingestellt und nicht benutzerseitig einstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer eingestellt werden - die Motorabschaltschalter hingegen nicht. Immer Erdung anschließen und die Rohre nicht als Erdung verwenden.

Elektrischer Schaltplan des AG-040-C-Aktuators. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Leiterplatte eingestellt werden.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Montieren Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
