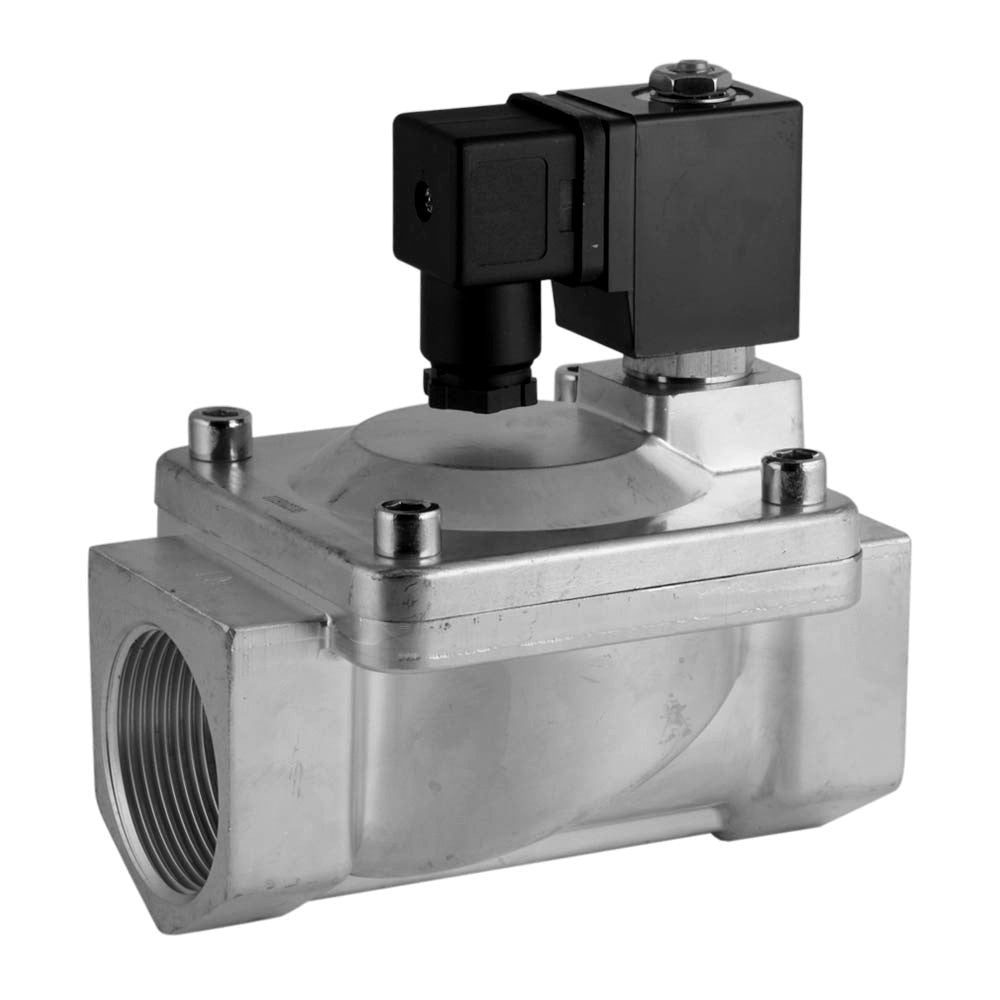

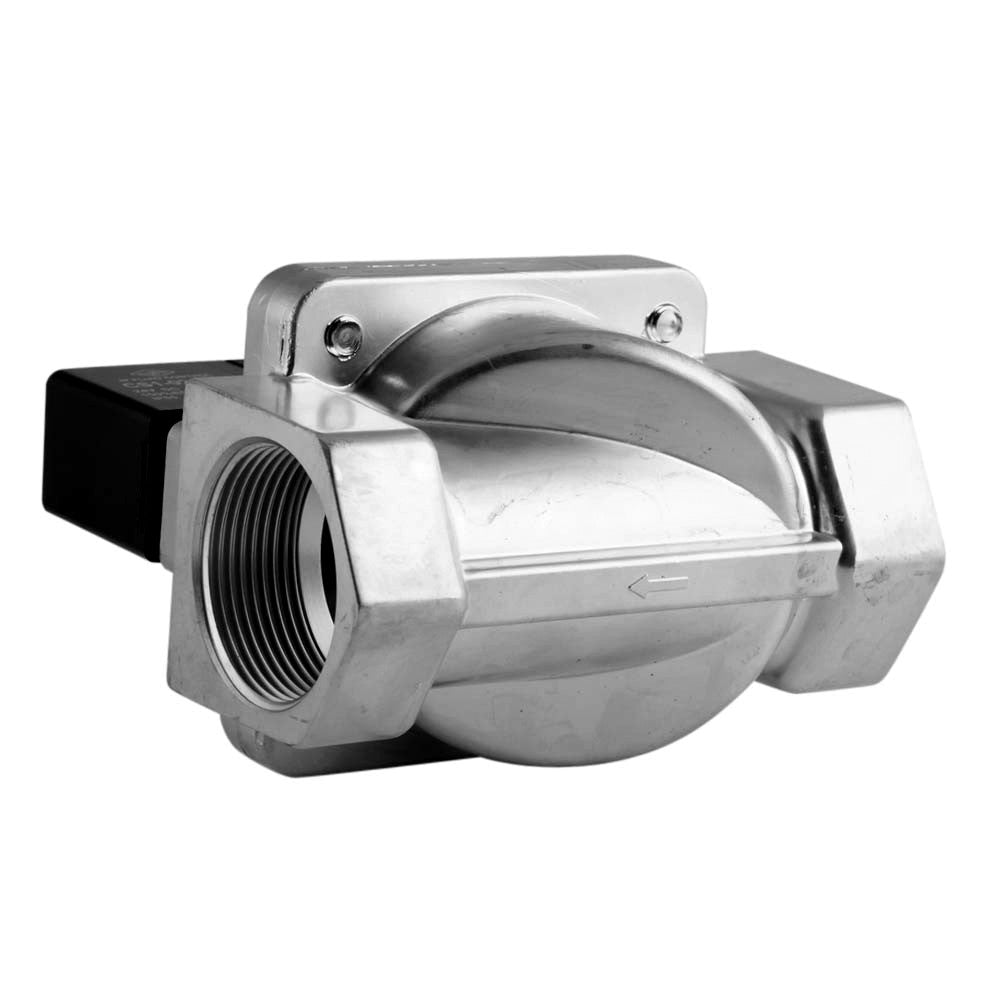

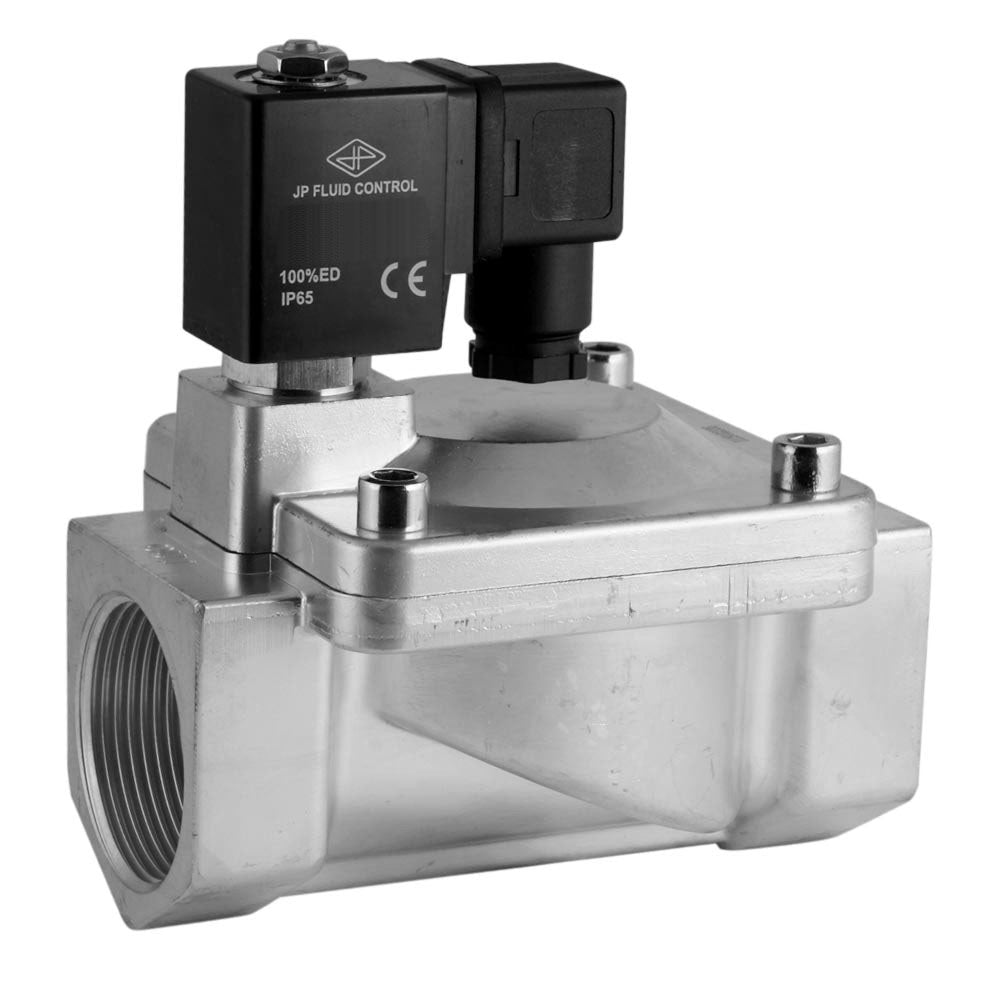

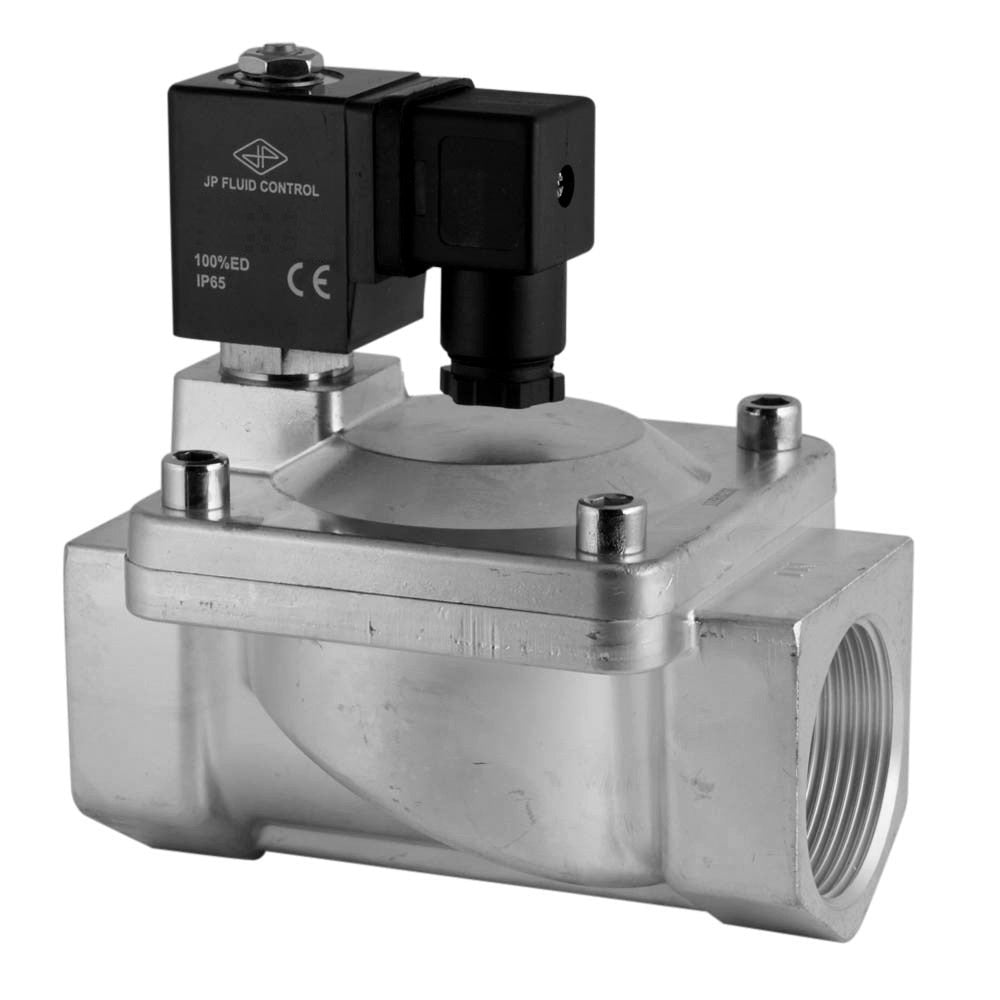

Magnetventil ST-IA 1-1/2'' Edelstahl FKM 0,5-16bar 24V AC
JP Fluid Control 2-Wege-Magnetventil (Typ ST-IA) mit G 1 1/2 Zoll Gewinde und einer 24 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und indirekt wirkend, so dass ein geringer Differenzdruck erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0,5 - 16 bar (7 - 232 psi). Gehäuse aus rostfreiem Stahl mit FKM (FPM) Dichtung und einer 40 mm Öffnung. Der Kv-Wert beträgt 25,59 m3/h (426,59 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €416,04
- Regulärer Preis
- €349,61
Beschreibung
Dies ist ein indirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1 1/2 Zoll Gewinde und einer 24 V AC Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 40 mm (ca. 1,5 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0,5 - 16 bar (7 - 232 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 25,59 m3/h, was einer Durchflussmenge von 426,59 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 29,58, d. h. 29,58 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr haltbar, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Wenn Sie einen niedrigen Druck oder ein Vakuum haben, sollten Sie ein (halb)direktes Magnetventil oder einen anderen Ventiltyp wie ein elektrisches Kugelventil in Betracht ziehen.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
ST-IA-Reihe
Das ST-IA Ventil ist ein indirekt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil. Die Magnetventile haben eine Nennweite von 13 bis 50 mm und benötigen einen Differenzdruck von mindestens 0,5 bar. Das Gehäuse ist sowohl aus Messing als auch aus Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die ST-IA-Magnetventile sind mit den Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
