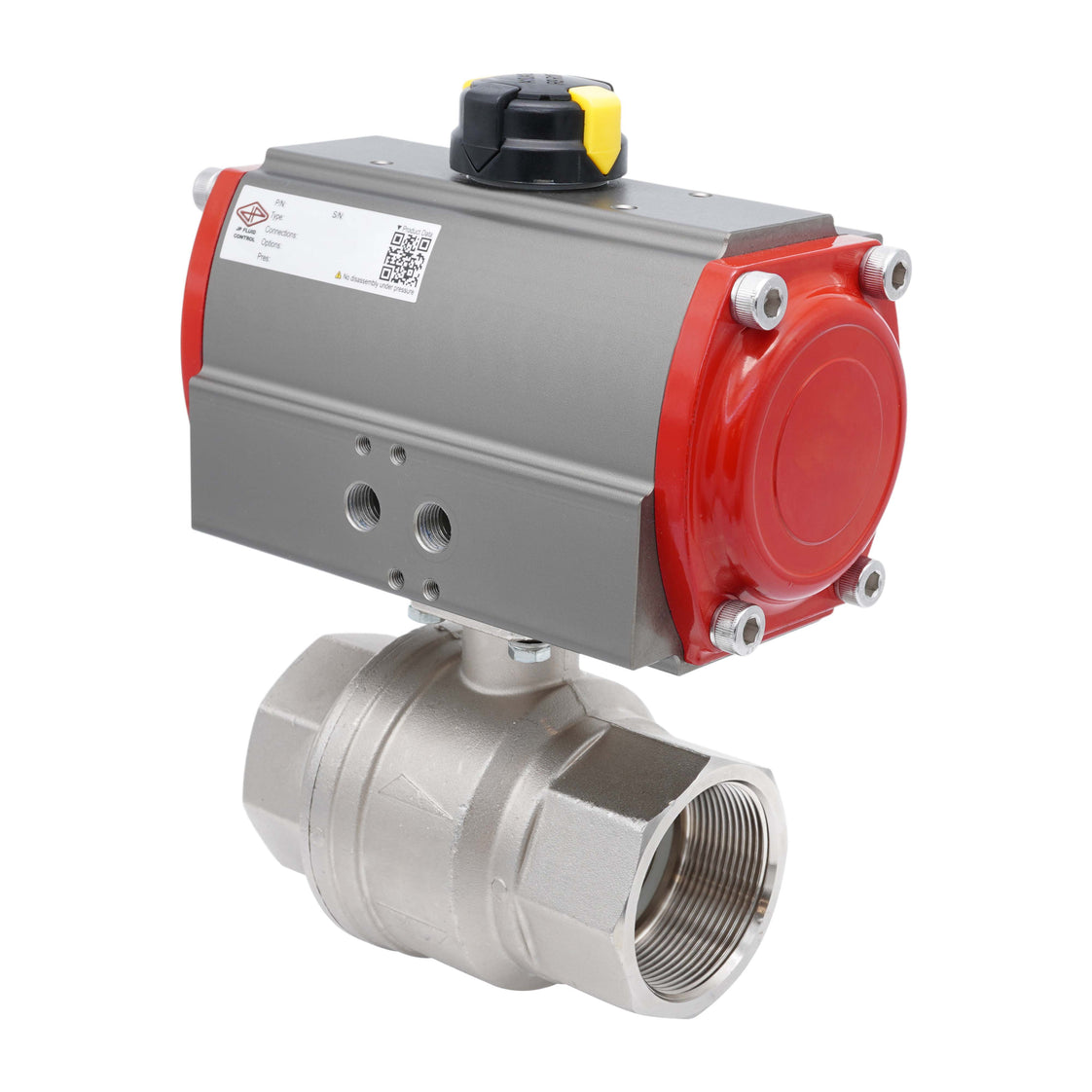

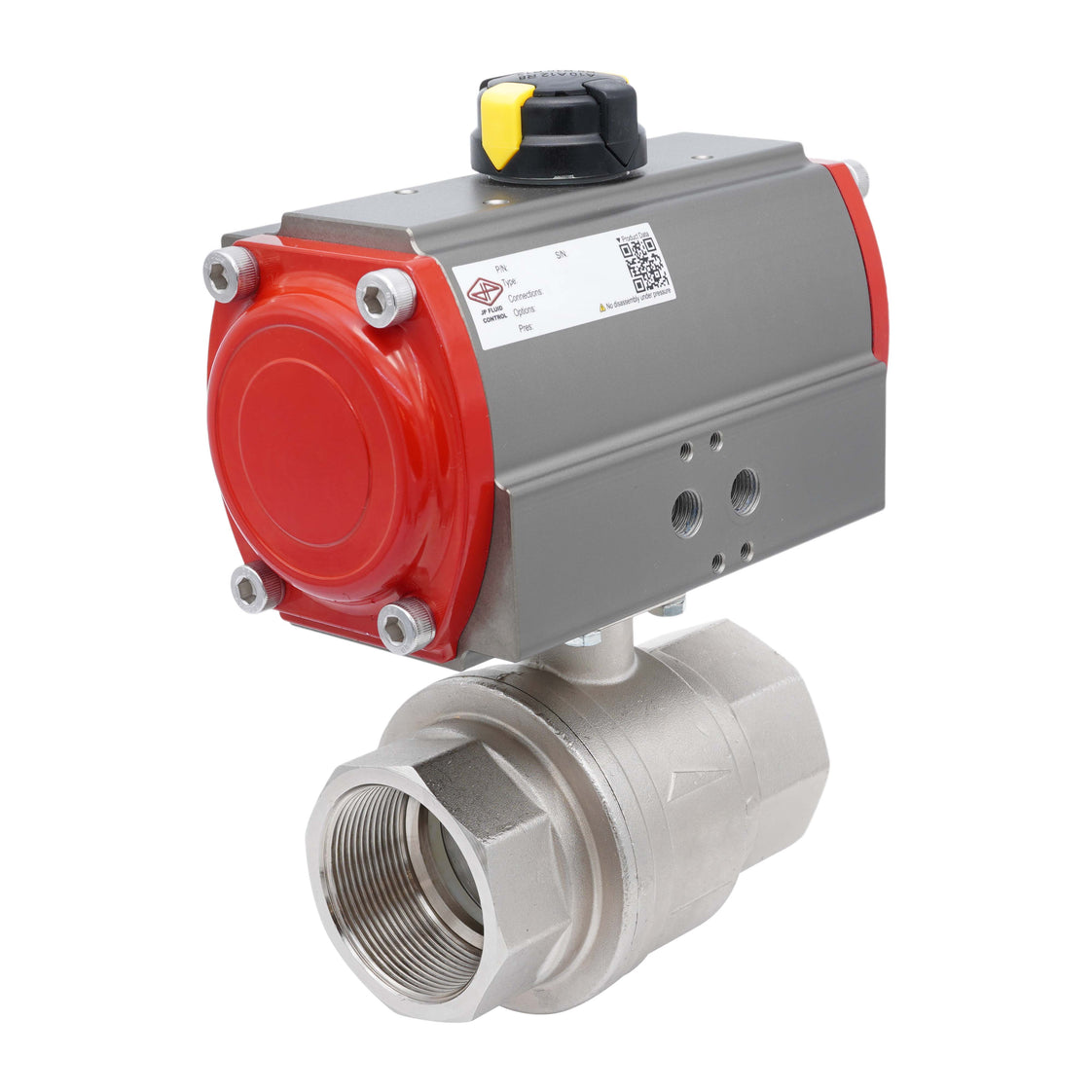

Pneumatischer Kugelhahn G2'' Messing Federöffnend
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V3M4J
Dieser 2-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 50 mm sowie G2 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -20 bis 160°C (-4 bis 320°F) und Drücke bis zu 40 bar (580 psi). Der Kv-Wert beträgt 265 m³/h (Cv=306). Kv gibt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Messing mit einer PTFE-Dichtung, was es geeignet für Wasser, Luft, Öl, Kraftstoff, Schmiermittel und Vakuum macht. Dieses Modell ist auch für Gasanwendungen geeignet und hat DVGW-Zulassung.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL2BA-200), Aktuator (V3JMC/PR65B) und Montagesatz.
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V3M4J
Beschreibung
Dieser 2-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 50 mm sowie G2 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -20 bis 160°C (-4 bis 320°F) und Drücke bis zu 40 bar (580 psi). Der Kv-Wert beträgt 265 m³/h (Cv=306). Kv gibt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Messing mit einer PTFE-Dichtung, was es geeignet für Wasser, Luft, Öl, Kraftstoff, Schmiermittel und Vakuum macht. Dieses Modell ist auch für Gasanwendungen geeignet und hat DVGW-Zulassung.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL2BA-200), Aktuator (V3JMC/PR65B) und Montagesatz.
Vorteile:
- Direkte Montage eines 1/4 Namur Magnetventils möglich
- Kann mit einer Endschalterbox (VDI/VDE 3845 80 x 30) ausgestattet werden
- Schnelles Öffnen/Schließen
- Deutlicher mechanischer Indikator oben zeigt die Ventilposition an
- Garantierte 500.000+ Zyklen für den pneumatischen Aktuator
- Dieses Modell ist für Gasanwendungen geeignet und hat DVGW-Zulassung
- Geeignet für eine Vielzahl von nicht-aggressiven Flüssigkeiten und Gasen
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
