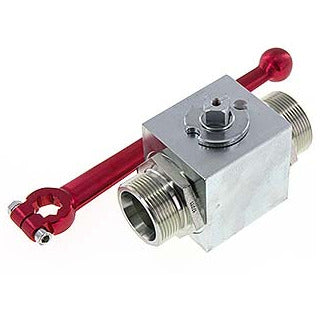

Schneidring 30 S 2-Wege-Hydraulikkugelhahn aus Stahl

Dieser 2-Wege-Hydraulikkugelhahn aus Stahl von Hydac mit 30 S Schneidringanschlüssen ist für Betriebsdrücke von 315 bar oder 4569 psi geeignet. Die hochwertigen Materialien und Konstruktionsstandards sorgen für eine zuverlässige Ein/Aus-Steuerung für viele Zyklen. Das Ventil hat einen vollen Durchgang mit einem Innendurchmesser von 25 mm, der einen ungehinderten Durchfluss des Hydraulik- oder Heizöls gewährleistet.

Das Ventilgehäuse ist in Blockform ausgeführt und besteht aus verzinktem Stahl. Die Kugel ist aus verchromtem Stahl und die Dichtungen sind aus POM/NBR gefertigt. Das Ventil ist für Temperaturen von -10 bis 80 °C (14 bis 176 °F) geeignet.

Benutzen Sie den Griff, um das Ventil zu betätigen. Durch Drehen um 90 Grad wird das Ventil geöffnet oder geschlossen. Wenn der Griff senkrecht zum Rohr steht, ist das Ventil geschlossen. Dieses Ventil ist nicht für eine elektrische oder pneumatische Steuerung geeignet. Zu diesem Zweck werden Armaturen mit ISO-Top-Flansch (ISO 5211) empfohlen.

Das Ventil wird mit einem Griff geliefert. Das Material ist Aluminium für einen geraden Griff und verzinkter Stahl für einen abgewinkelten Griff.

Vorteile:

• Hoher Betriebsdruck von bis zu 315 bar oder 4569 psi
• Ungehinderter Fließweg dank der vollen Bohrung
• 30 S Schneidringverbindungen nach ISO 8434-1 und DIN 2353

Baureihe BL2E-MHY

Die Stahlhydraulikkugelhähne der Serie BL2E-MHY von Hydac zeichnen sich durch einen hohen Betriebsdruck von bis zu 500 bar aus. Das Ventilgehäuse besteht aus verzinktem Stahl und die Kugel aus verchromtem Stahl. Diese Ventile arbeiten in einem Temperaturbereich von -10 bis 80 °C (14 bis 176 °F) mit POM/NBR-Dichtungsmaterialien. Sie werden manuell betätigt, indem der Griff um 90 Grad gedreht wird. Es sind zwei Arten von Griffen erhältlich - gerade oder abgewinkelt. Das Material des Griffs ist Zinkdruckguss und oberhalb DN 20 sind gerade Griffe aus Aluminium und abgewinkelte aus verzinktem Stahl gefertigt. Die Anschlüsse sind als Innengewinde, BSPP (British Standard Pipe Parallel) oder mit Schneidringanschlüssen nach ISO 8434-1 erhältlich. Die Größen für BSPP-Gewindeanschlüsse reichen von G 1/8 Zoll bis G 2 Zoll. Bei Größen von 1/8 bis 1-1/4 Zoll ist das Gehäuse blockförmig, bei größeren Größen hat es eine abgerundete achteckige Form. Die Größen für Schneidringanschlüsse reichen von 6 bis 42 für die Belastungsklasse L (leicht) und von 8 bis 38 für die Belastungsklasse S (schwer). Alle Ventile haben einen vollen Durchgang. Sie bieten maximale Durchflussraten ohne zusätzliche Reibungsverluste und einfache Wartung.
