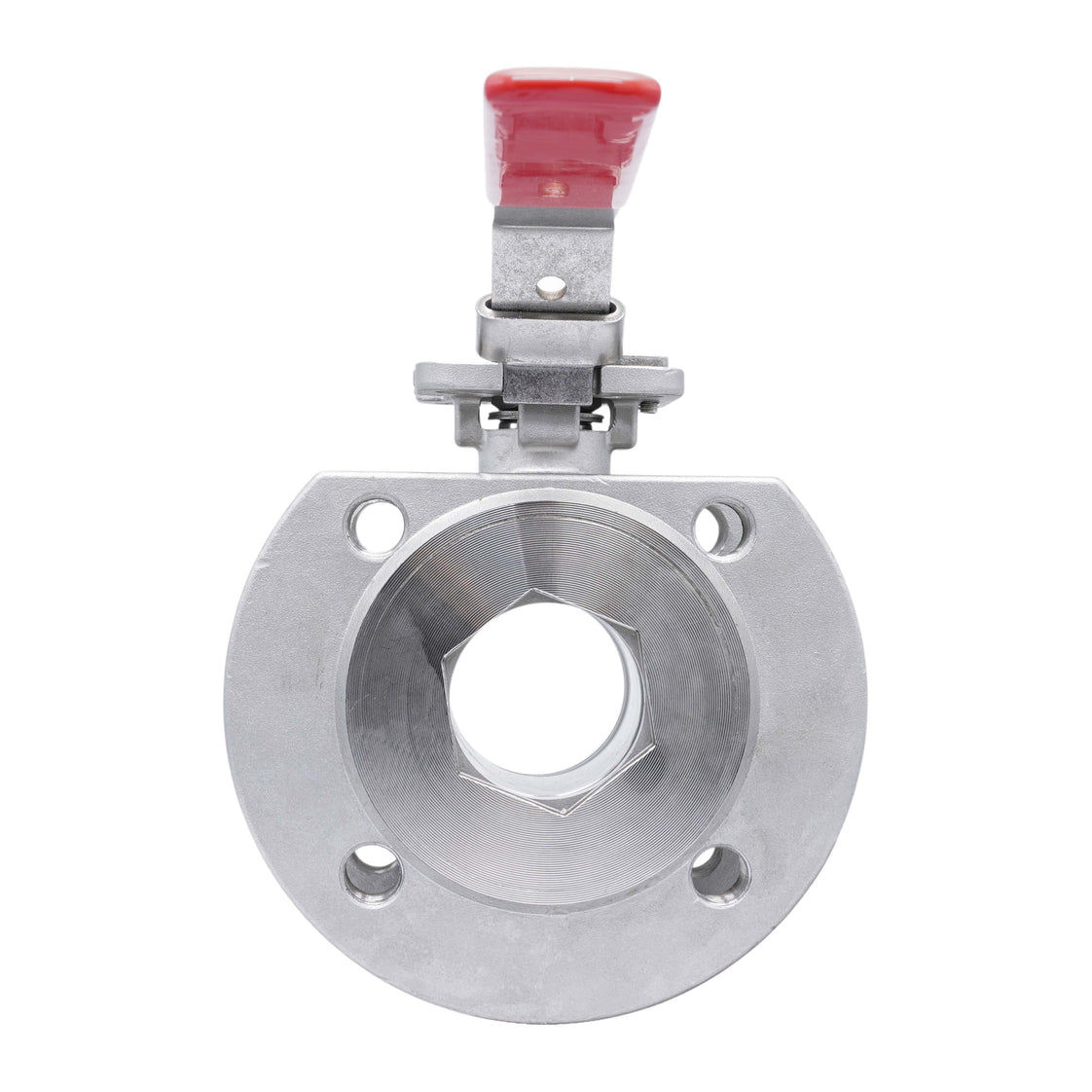

DN20 PN40 1-Teil 2-Wege Edelstahl Flansch Kugelhahn PTFE ISO-Top F03 - TamesonPRO 1122-020

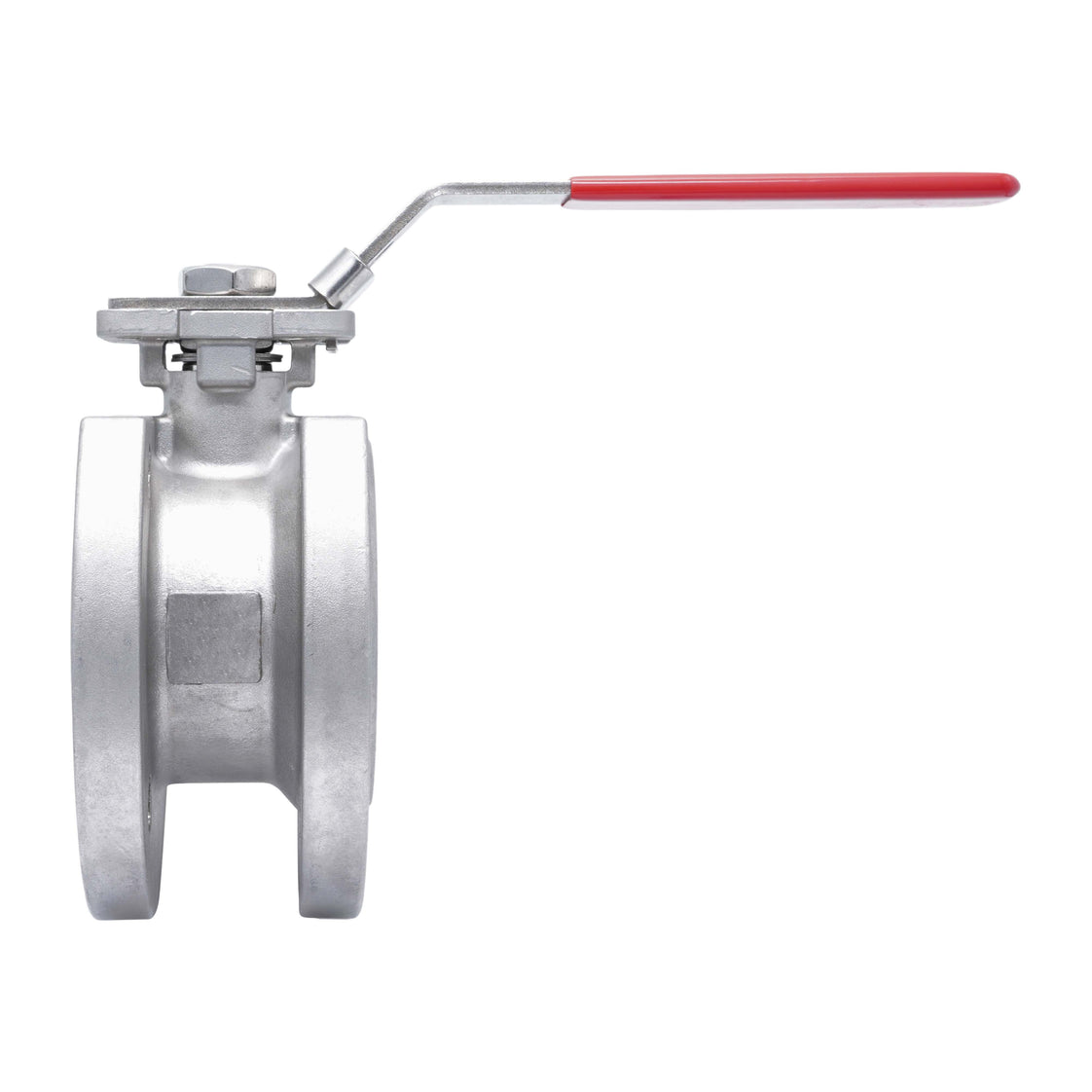

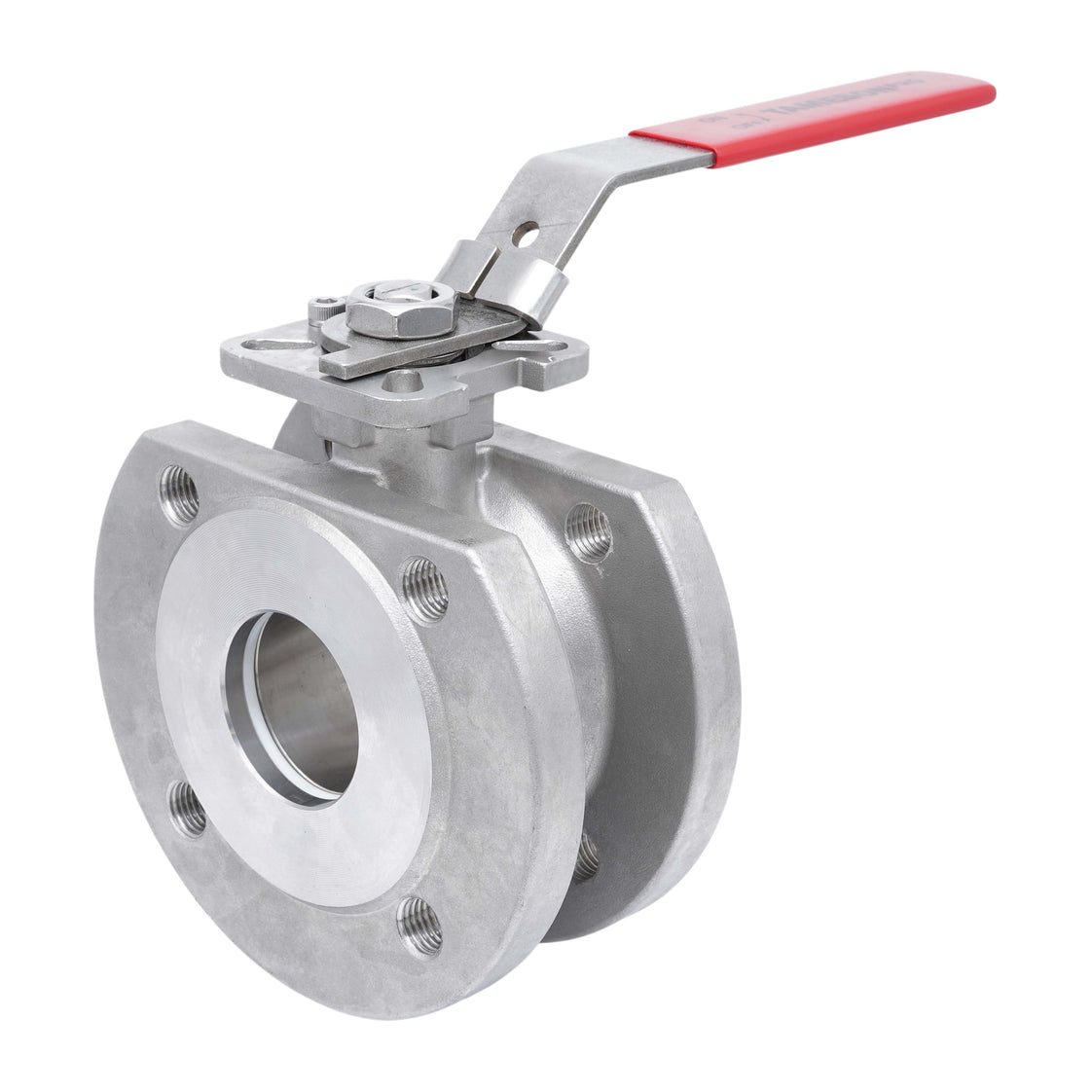

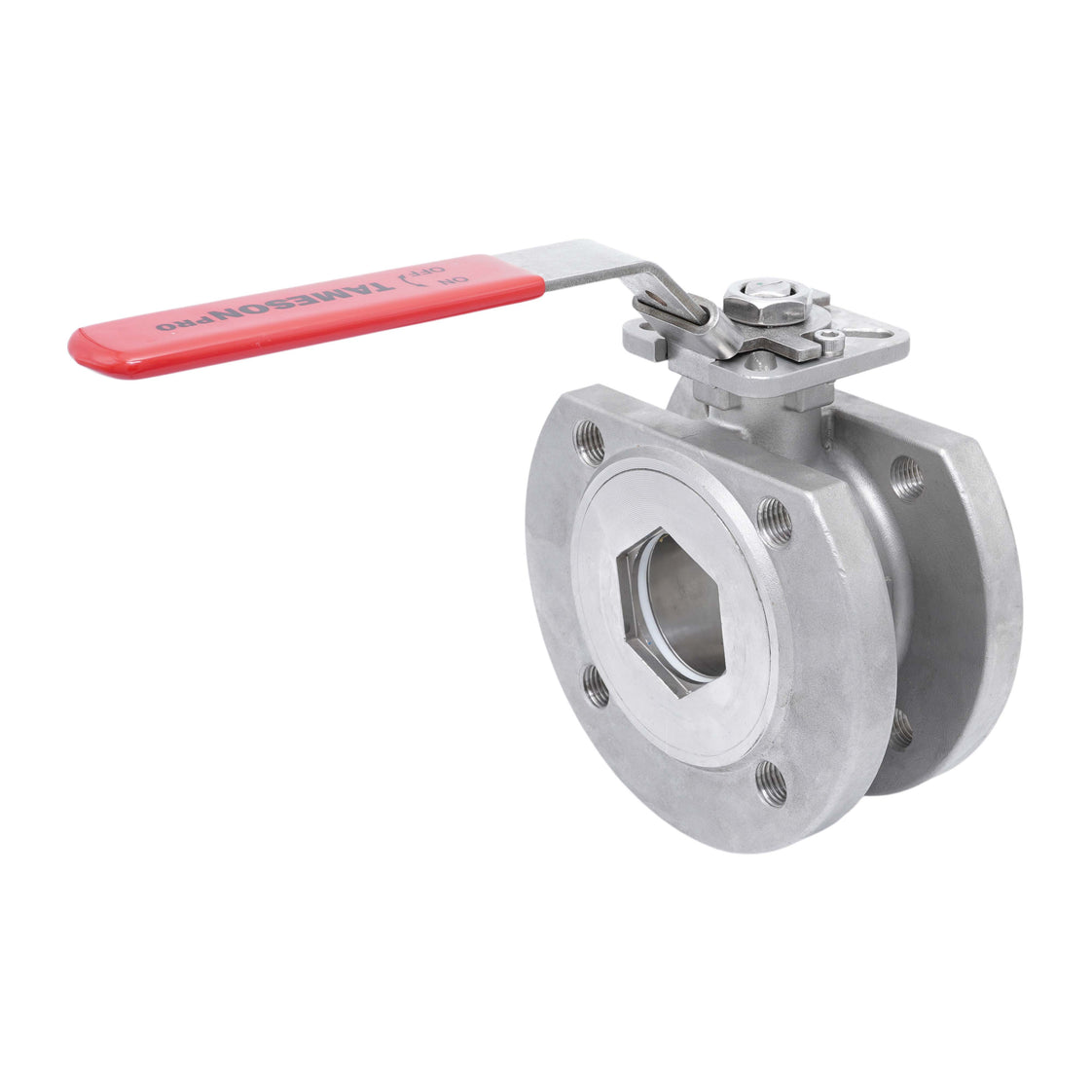

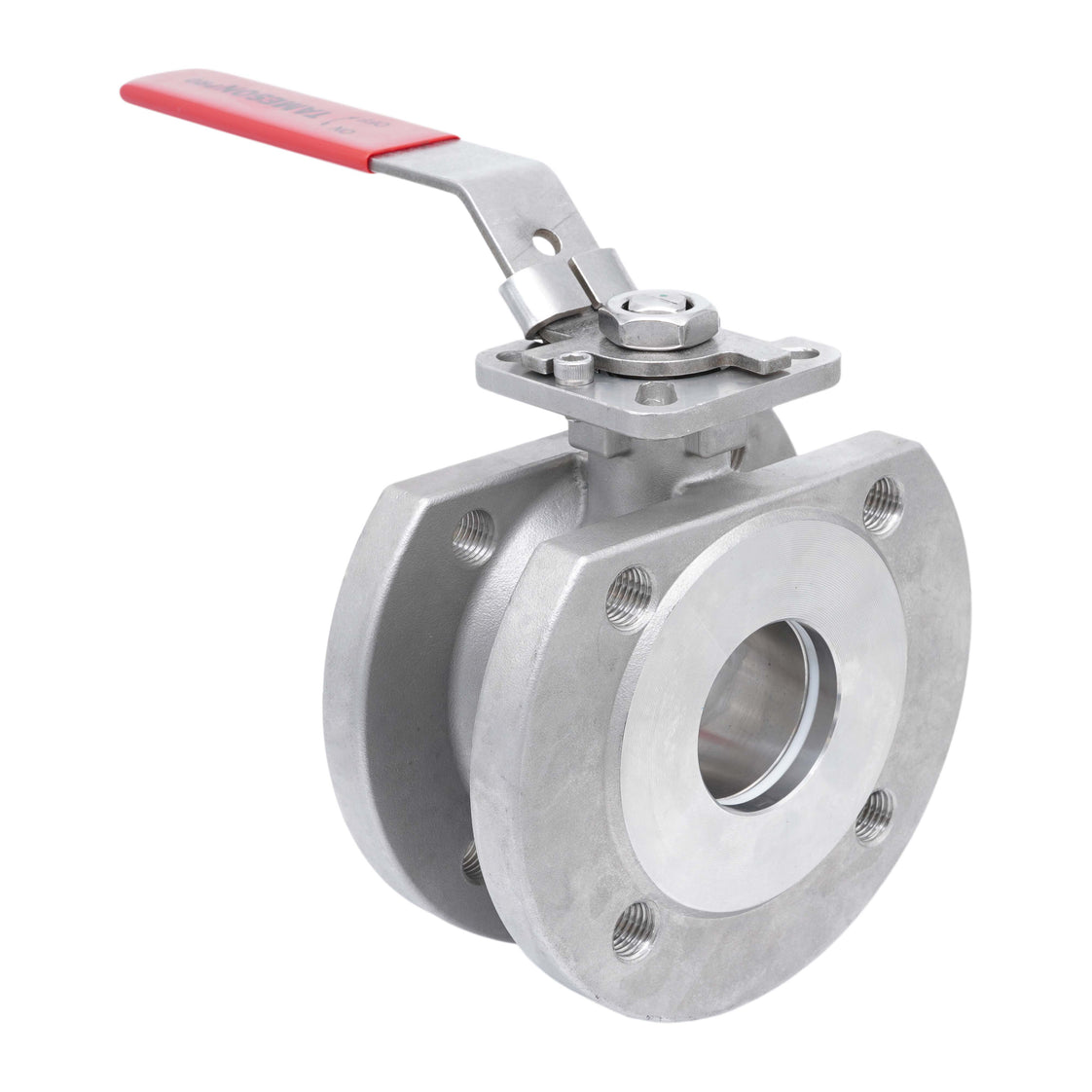

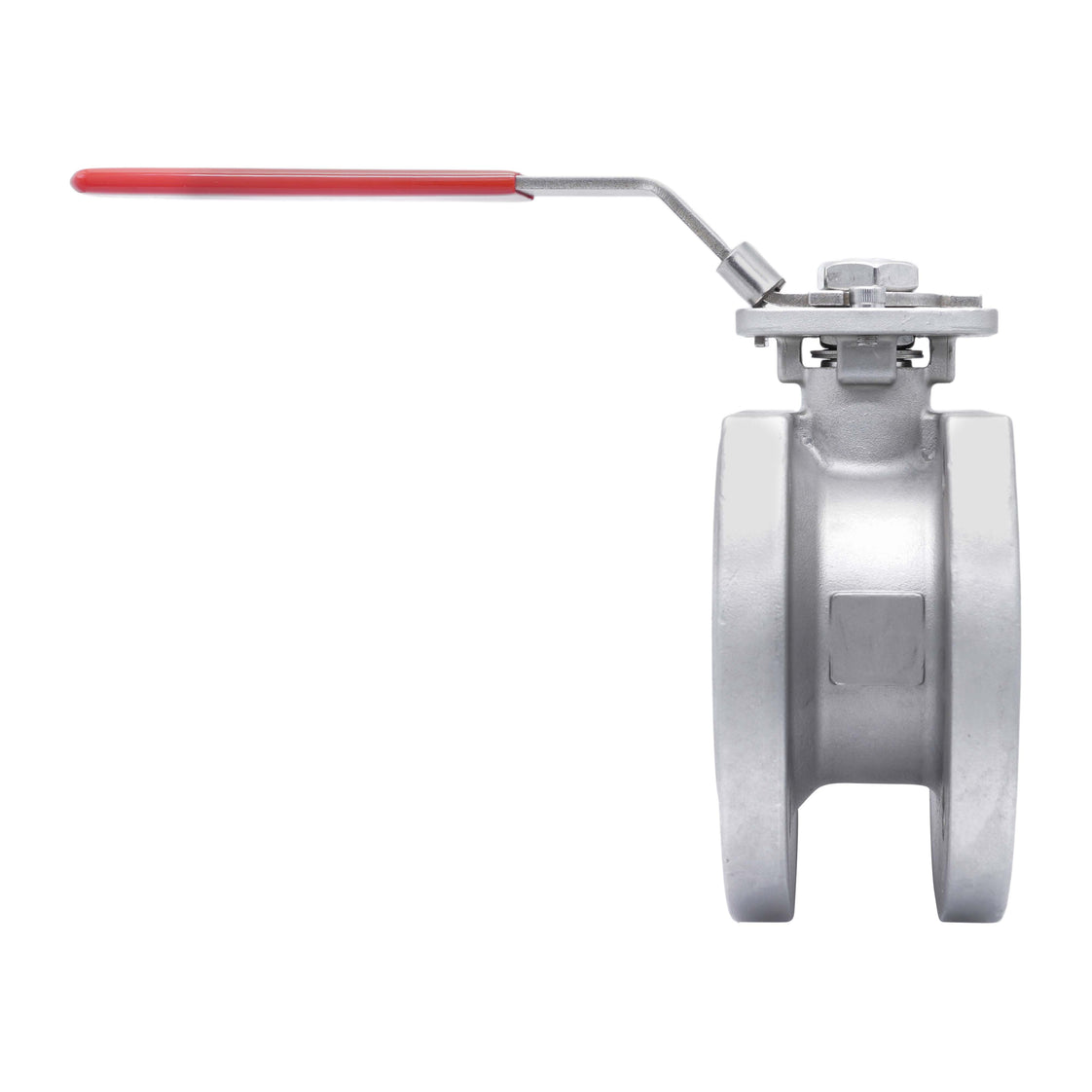

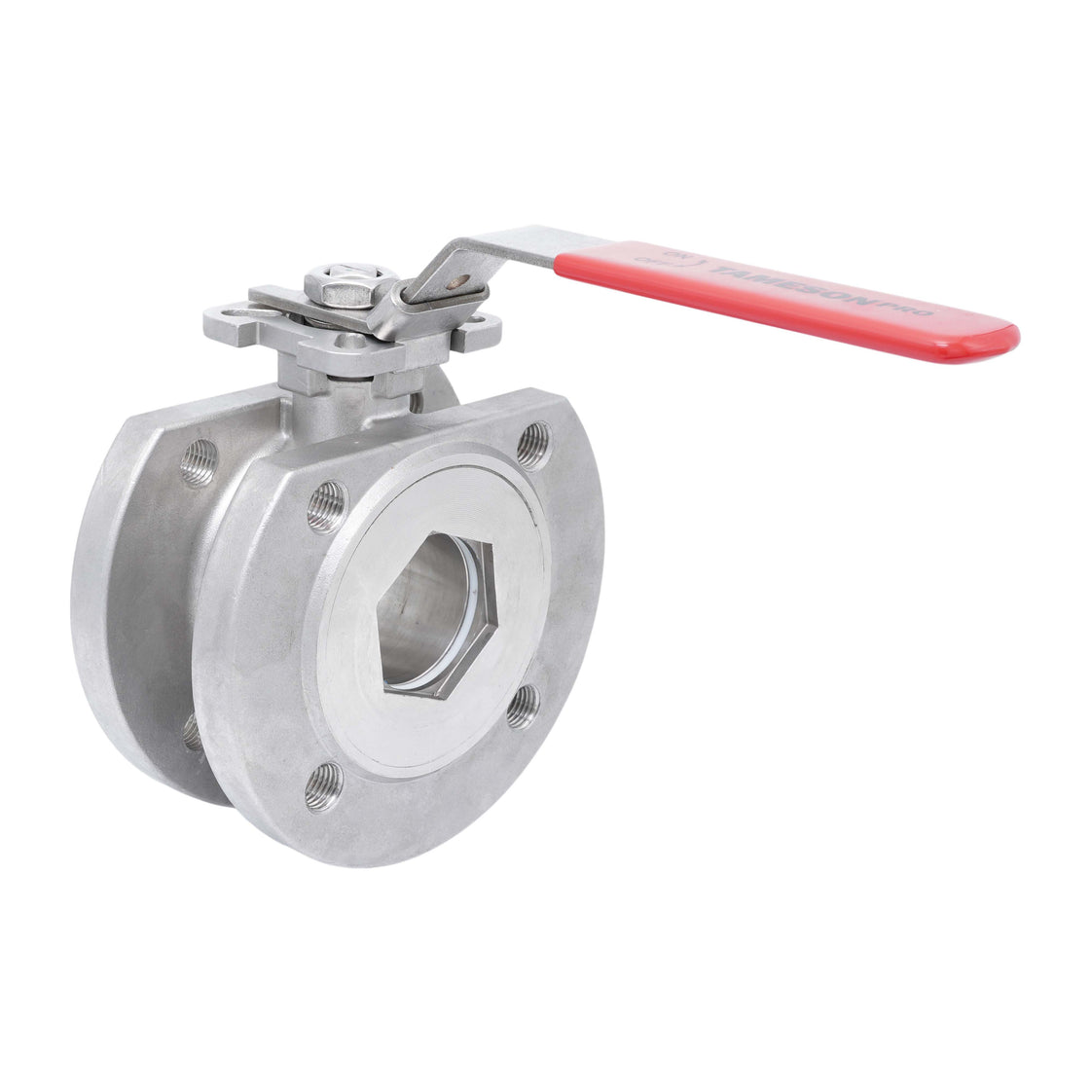

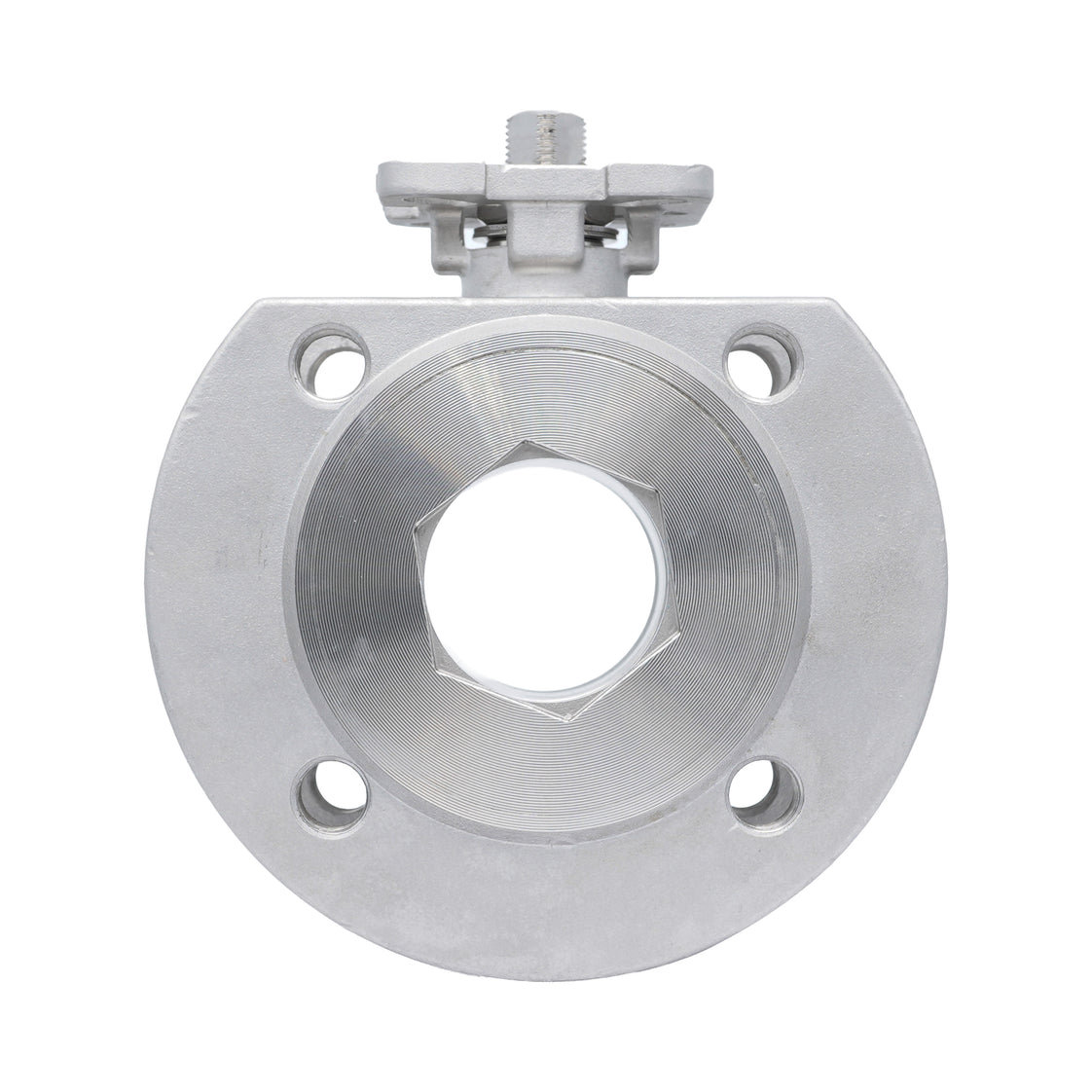

Dieser 2-Wege 1-teilige Edelstahl Flansch Kugelhahn hat DN20 Anschlüsse. Druckbewertung: PN40. Das Gehäuse und die Kugel bestehen aus 316 Edelstahl (1.4408/CF8M) in Kombination mit langlebigen PTFE-Sitzen, um eine breite Palette von Medien zu verarbeiten.

Der Hahn ist bis zu 40 bar bei 20°C (579 psi bei 68°F) bewertet. Er ist geeignet für Temperaturen von -29 °C bis 160 °C (-20 °F bis 320 °F). Der Hahn ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Der Hahn hat eine Bohrung von 20 mm, mit einem Kv-Wert von 48 m³/h (bei einem Differenzdruck von 1 bar) (Cv = 55.5 gpm). Der Hahn hat ein Vollbohrdesign, das einen ungehinderten Fluss bietet, um den Druckabfall zu minimieren.

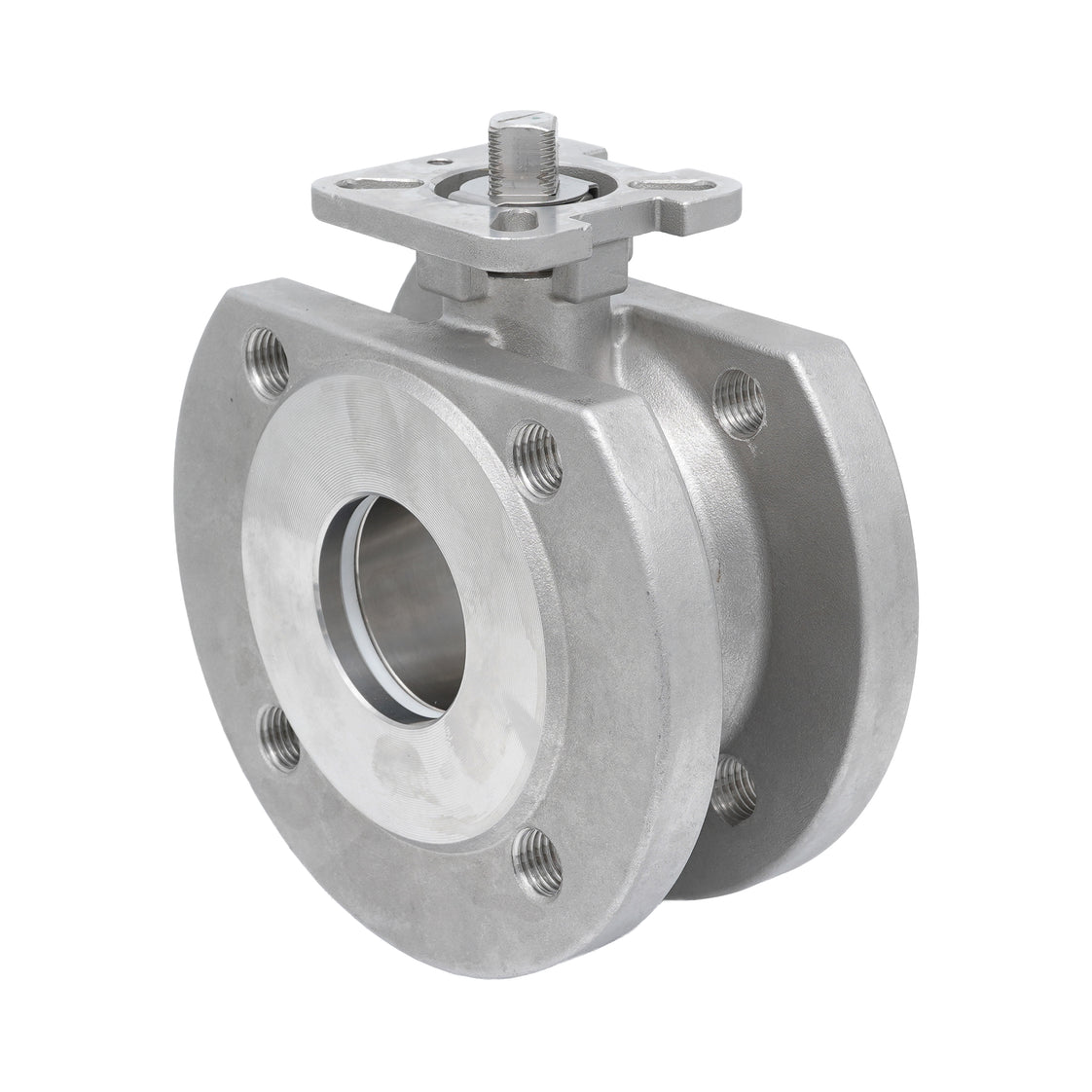

Der Hahn ist geeignet für elektrische oder pneumatische Betätigung dank des ISO-top 5211 F03

Vorteile:

• Flansch gemäß EN 1092-1 Standard
• Geeignet für aggressive Medien dank des Gehäuses und der Kugel aus 316 Edelstahl (1.4408/CF8M)
• Breiter Betriebstemperaturbereich von -29 °C bis 160 °C (-20 °F bis 320 °F)
• Vollbohrdesign für minimalen Druckverlust und maximalen Durchfluss
• PTFE-Sitze für einen reibungslosen Betrieb und eine dichte Abdichtung
• Verriegelbarer Griff verhindert unbefugte Manipulation oder versehentliche Betätigung
• Geeignet für elektrische oder pneumatische Betätigung dank des ISO-top F03

Abmessunge

DN=20 mm, d=20 mm, D=105mm, C=58mm, D1=75mm, T=9mm, f=2mm, L=44mm, h=9mm, H1=53mm, H=78mm, W=141mm, B=9mm, D3=36mm, D4=42mm, O3=6mm, O4=6 mm
